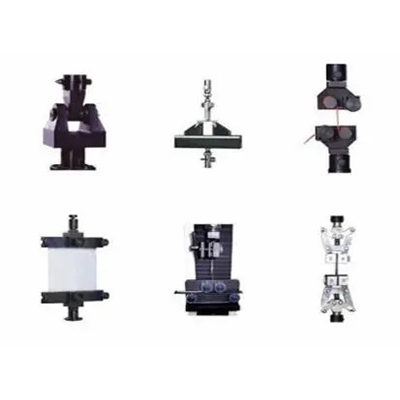

產品簡介：

      夾具是拉力試驗機應用上不可缺少的一部分。拉力試驗機通過夾具夾持試樣（或產品），通過加力裝置，力值顯示裝置和記錄來判斷材料（或成品）是否合格和達到預定的性能指標，沒有可用的夾具，這些就無法判斷。 夾具是拉力試驗機中根據材料試樣變化而經常變化的一個部分，不同的材料需要不同的夾具，夾具是試驗能否順利進行及試驗結果準確度高低的一個重要因素。由于拉力試驗機可以測多種產品的性能，由于各種試樣的結構、外觀不同，就形成了夾具結構的特殊性，所以，合理正確的使用夾具有利于試驗順利的進行。 隨著科學技術的發展，各行各業對材料的要求越來越高，致使新材料不斷的出現,對夾具的設計提出了更高的要求。

產品特點：

1、拉力試驗機夾具所能承受的試驗力的大小是夾具的一個很重要的指標； 　　

2、試驗力的大小決定了夾具結構的大小及夾具操作的勞動強度的大小； 　　

3、試樣材質有金屬和非金屬之分，形狀有[1]大小之分； 　　

4、材料的成分組成各種各樣； 　

5、試樣所能承受的試驗力小到幾十厘牛（如紡織用氨綸絲），大到幾十噸(如普通鋼材等； 　

6、國內最大的電子式試驗機試驗力為 600KN,0.5 級機)； 　　

7、試樣尺寸小到直徑φ0.006mm 的金絲，大到直徑 1m 的 PVC 管材等； 　　

8、要求根據不同的試驗力、試樣的形狀大小選擇設計不同的夾具。

夾具設計特點：

1、拉力試驗機夾具的設計主要依據材料的試驗標準及試樣（特指成品及半成品）的型狀及材質； 　

2、試驗標準是指 ISO、ASTM、DIN、GB、BS、JIS等，符合企業標準、行業標準、國際標準等； 　　

3、根據試樣及試驗方法的不同設計不同的夾具，或者專用夾具； 　　

4、對于特殊試樣（成品及半成品的）使用的夾具，主要根據試樣的型狀及材質設計夾具。 　　

5、夾具本身沒有固定的結構（如金屬絲可采用纏繞方式夾緊,也可采用兩個平板夾緊，金屬薄板試樣可采用楔形夾緊方式，也可采用對夾夾緊方式）； 　　

6、夾具本身就是一個鎖緊機構，我們知道機械上的鎖緊結構有：縲紋（即螺紋，螺釘，螺 　　母）、斜面、偏心輪、杠桿等，夾具就是這些結構的組合體； 　　

7、拉力試驗機用夾具在結構上沒有固定的模式,根據不同的試樣及試驗力大小,在結構上差別很大； 　　

8、大試驗力的試樣一般采用斜面夾緊結構,隨試驗力的增加,夾緊力隨之增加； 　　

9、臺肩試樣采用懸掛結構等； 　　

10、拉力試驗機夾具適用性要求： 　　

（1）夾具是否使用方便、安全。 　　

（2）夾持是否可用，不能有打滑現象。 　　

（3）做試驗過程中，試樣斷點好。數據離散性小。（即試樣不斷鉗口、鉗口內、平行段或標距外）

（一）夾具根據試驗方法不同大致可分為： 　

1、拉伸類夾具、 　　

2、壓縮類夾具、 　

3、彎曲類夾具、 　　

4、剝離類夾具、 　　

5、剪切類夾具等， 　　

注：其中拉伸類夾具約占夾具總量的 80%左右。 　　

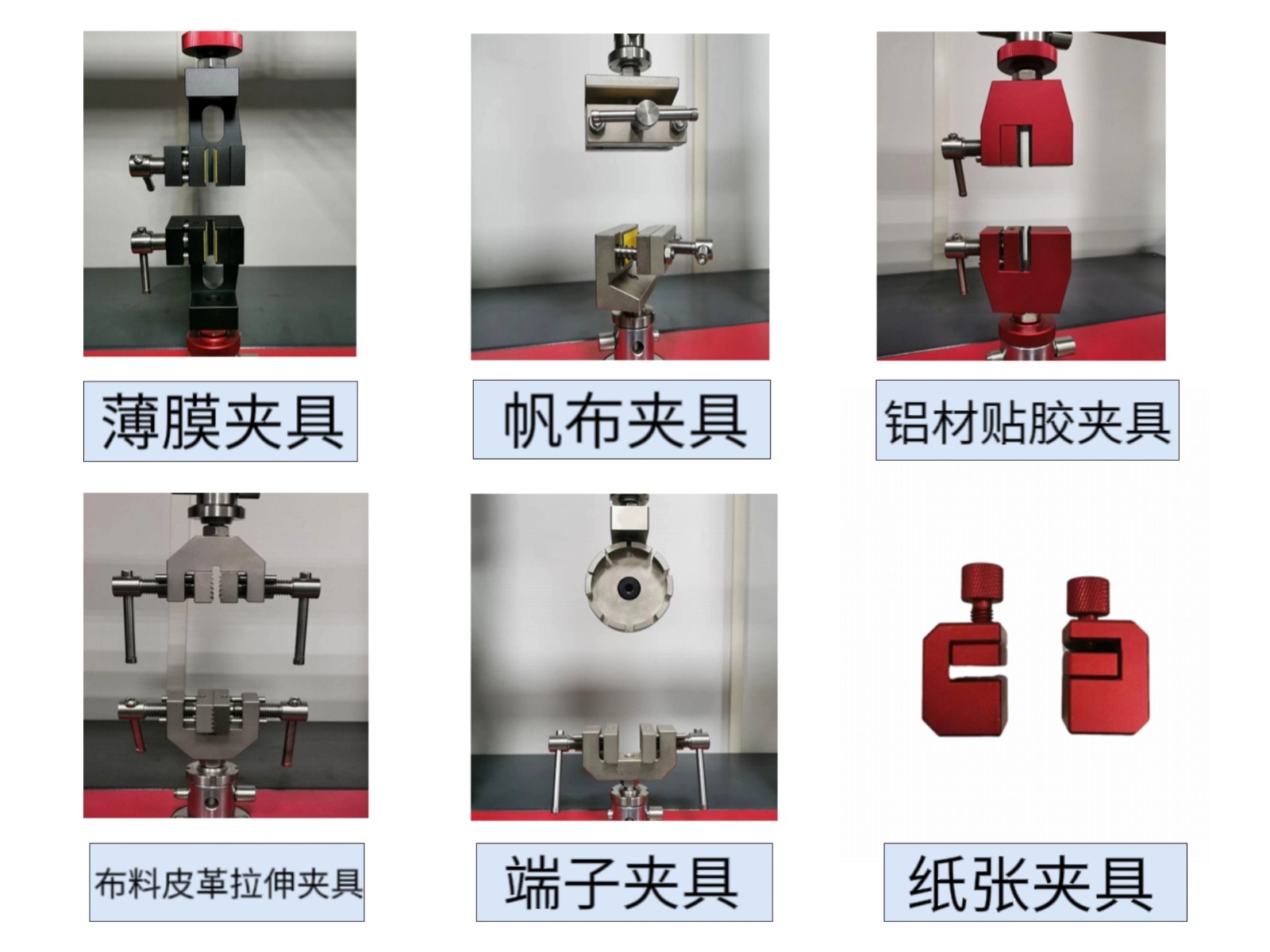

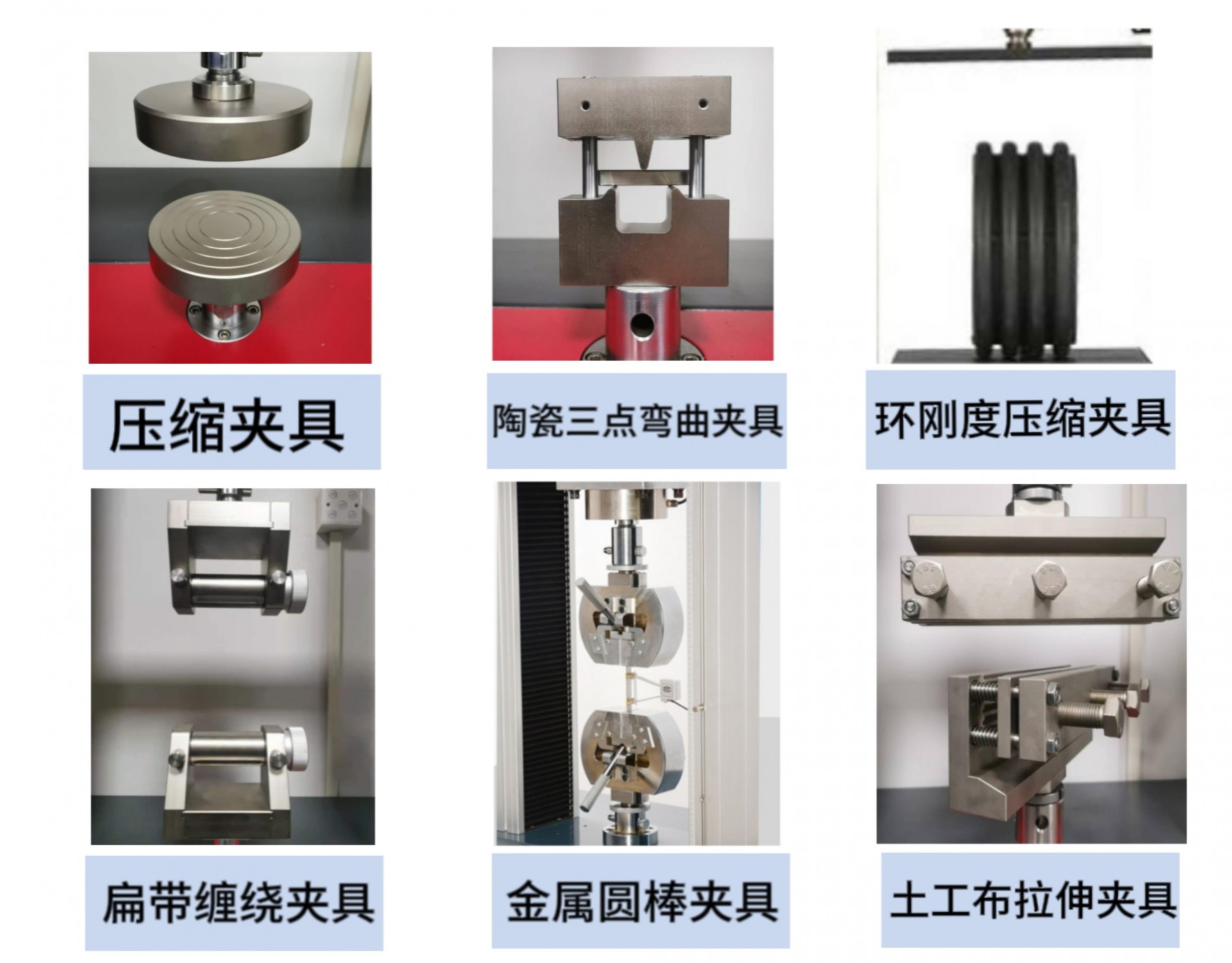

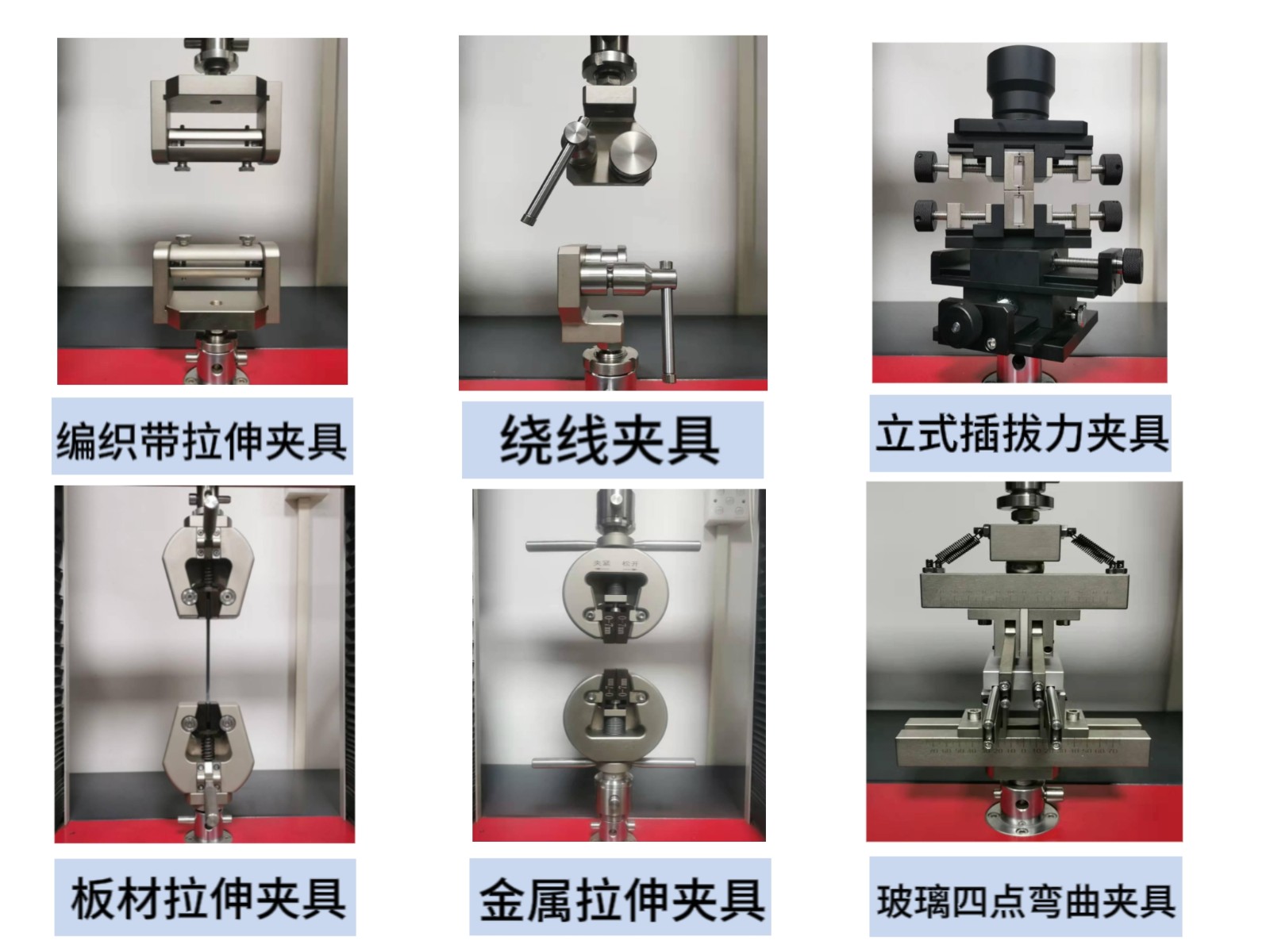

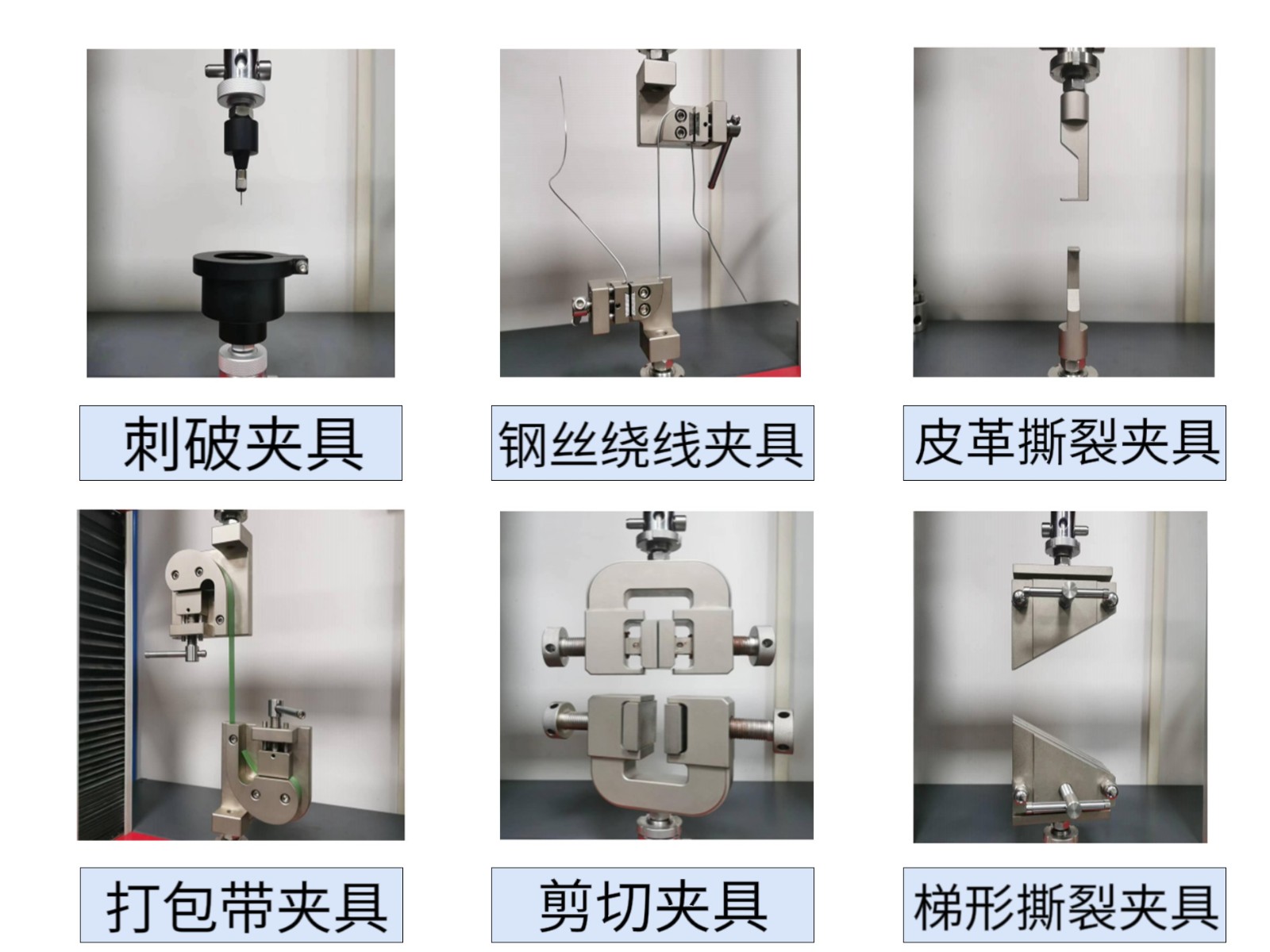

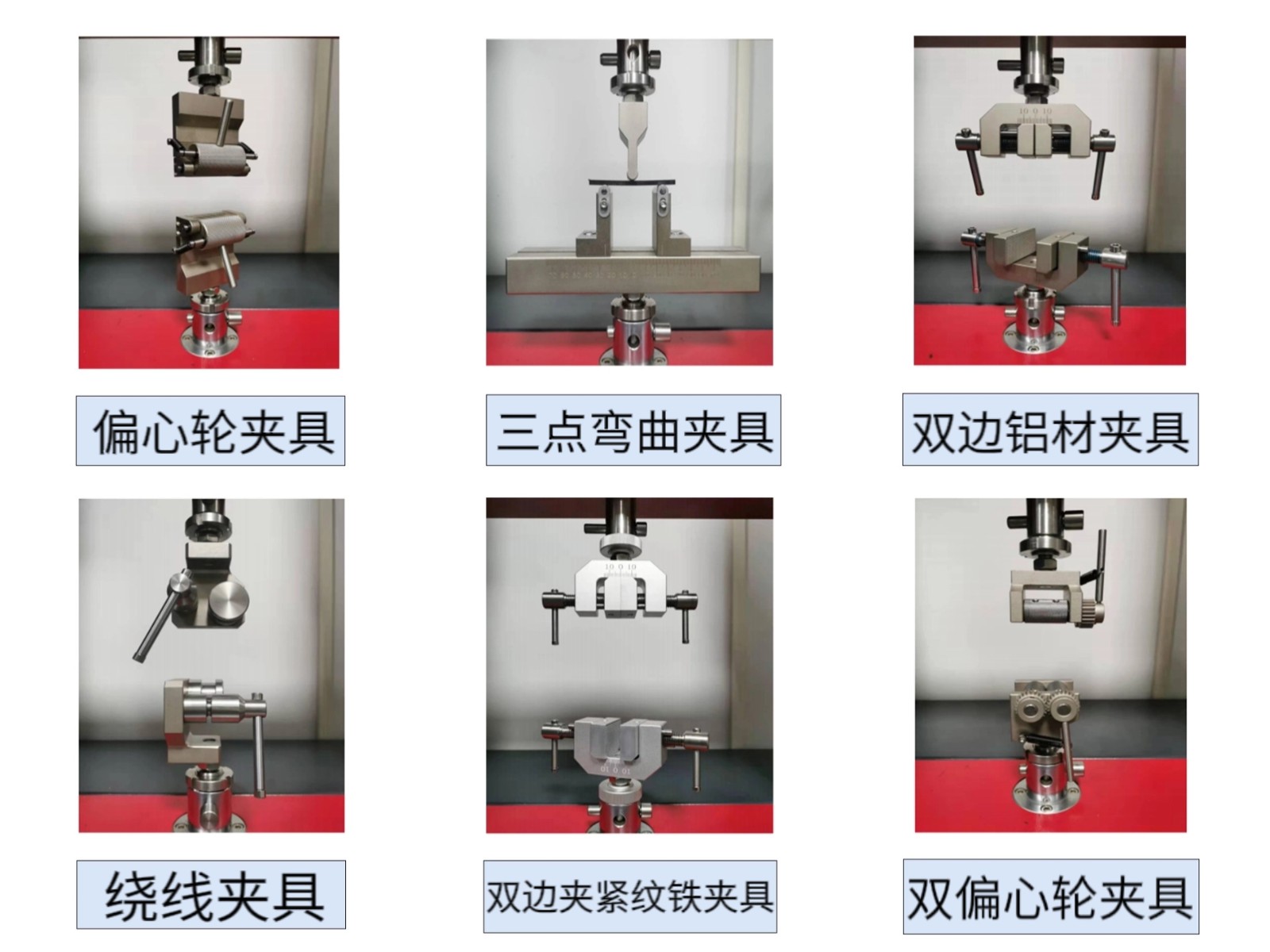

（二）夾具按結構劃分可分為： 　

1、楔形類夾具（指采用斜面鎖緊原理結構的夾具）； 　　

2、對夾類夾具（指采用單面或雙面螺紋頂緊原理結構的夾具）； 　　

3、纏繞類夾具（指試樣通過纏繞方式鎖緊的夾具）； 　　

4、偏心類夾具指采用（偏心鎖緊原理結構的夾具）； 　　

5、杠桿類夾具（指采用杠桿力放大原理結構的夾具）； 　　

6、臺肩類夾具（指適用于臺肩試樣的夾具） 　　

7、螺栓類夾具（指適用于螺栓、螺釘、螺柱等測試螺紋強度的夾具）； 　　

8、90°剝離類夾具（指適用于兩試樣進行垂具，直剝離的夾具）等。 注：這些夾具的結構各有各的優缺點，例如：楔形夾具，初始夾緊力小，隨試驗力增加。夾緊力隨之增加。對夾夾具，初始夾緊力大，隨試驗力增加。夾緊力隨之減小。

（三）夾具按用途劃分可分為： 　　

1、土工布拉伸夾具； 　　

2、線繩拉伸夾具； 　　

3、線絲拉伸夾具； 　　

4、編織袋拉伸夾具； 　　

5、線材拉伸夾具； 　　

6、橡膠片拉伸夾具； 　　

7、鋼絞線拉伸； 　　

8、扭轉夾具； 　　

9、彈簧拉伸夾具； 　　

10、人造板拉伸、壓縮、彎曲夾具； 　　

11、保溫材料拉伸夾具； 　　

12、管材拉伸、壓縮夾具等。

選擇夾具方法：

1、根據主機最大試驗力選擇主要夾具。 　　

2、夾具所能承受的最大力必須大于等于主機的最大試驗力。 　　

3、根據非標配置、或擴展配置選一些次要夾具。（例如：擴展配置傳感器為 10kN，所選次要夾具所能承受的最大試驗力也要為 10kN。） 　　

4、根據客戶試樣選夾具。（例如：客戶提供試樣的形狀，最大試驗力等。） 　　

5、建議客戶用什么樣的夾具。（例如：直徑小于 1mm 的繩類試樣，包括鋼絲、鐵絲、細線等。 　　

6、試樣采用纏繞式夾持方法時，試樣延伸率誤差大； 　　

7、建議用戶在選擇夾具，請多與江西海達拉力機廠技術工程師多溝通交流； 　　

8、確保夾具的選擇是針對自己行業需要而設計鑄造。
