一、特點及用途：

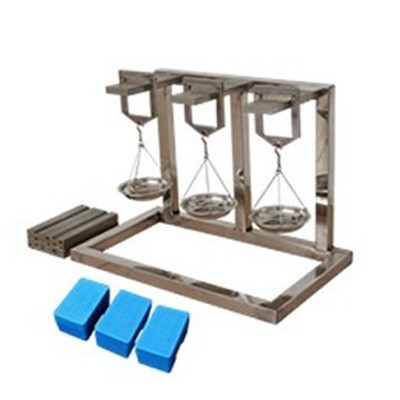

本裝置用于電線電纜絕緣在高溫與壓力下產生壓痕，根據壓痕尺寸判斷絕緣材料在熱和機械負荷同時作用下，抗熱壓力變形的能力。

二、技術參數：

● GB/T 2951.31-8.1絕緣高溫壓力試驗-2008 ；

● 刀口厚度：0.70±0.01mm；

● 刀口寬度：45mm；

● 試樣最大直徑：Φ35mm；

● 金屬板尺寸：寬40mm*長120mm；

● 金屬板數量：平板、90°V槽板、120°V槽板，各3件；共9件；

● 本裝置適用于絕緣高溫壓力試驗，不包含護套高溫壓力試驗用試樣支撐 金屬棒；

● 砝碼托盤規格：外徑Φ80mm；

● 單個托盤和刀架重量：78g；

● 作用于刀片上荷重由公式求得： F= k √2Dδ- δ2 ；

● 一次試樣試驗最多個數：3個；

● 配置砝碼：1g、5g、10g 、50g、200g各1個； 20g、20g、100g各2個；11個/盒，共三盒。

規　　格：

● 外形尺寸：350mm×200mm×277mm 。
