YBBP(80-450）系列隔爆型變頻調速三相異步電動機

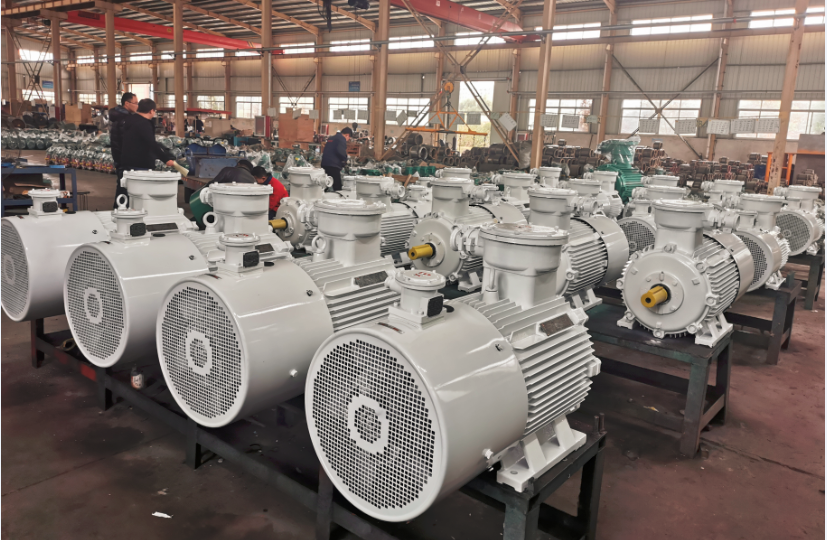

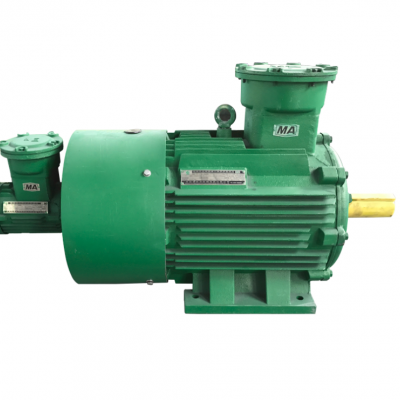

YBBP系列小功率變頻防爆電機外觀

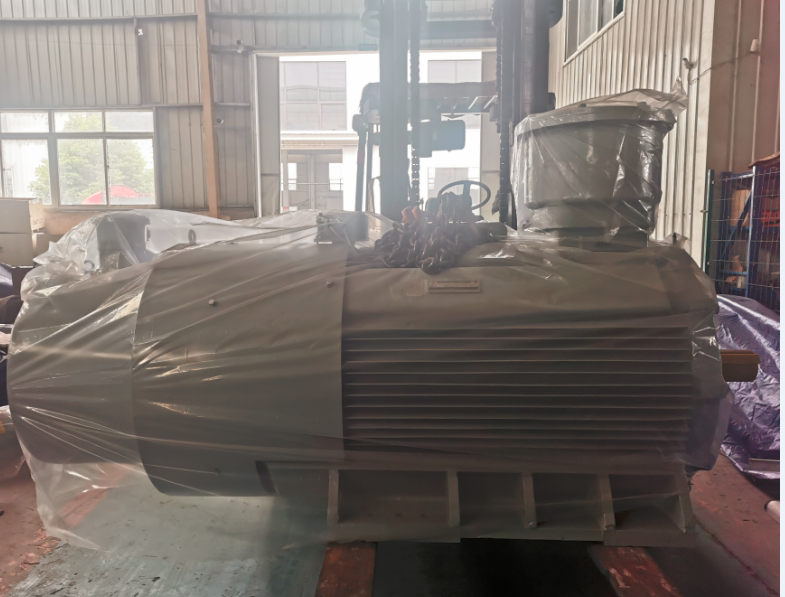

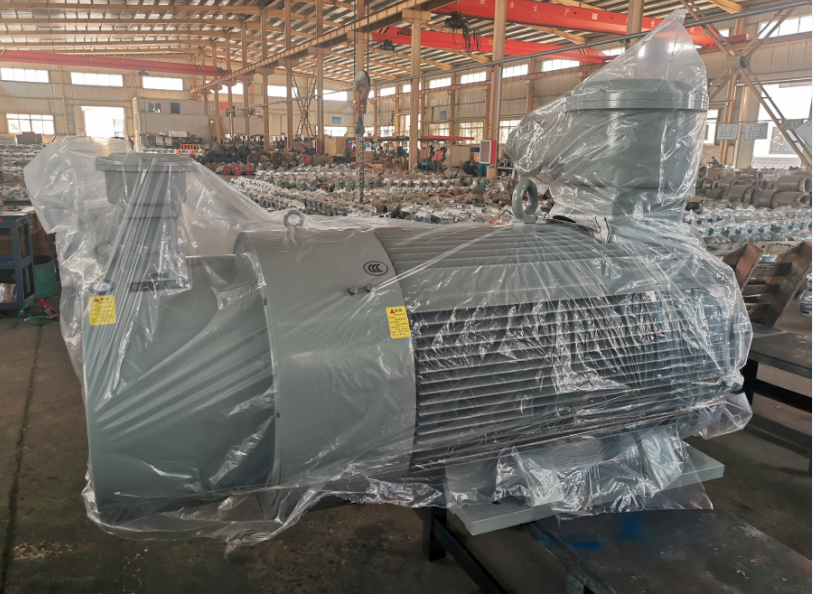

YBBP系列大功率變頻防爆電機外觀

1、YBBP隔爆型變頻調速防爆電機的概述

    YBBP（80-450）隔爆型變頻調速三相異步電動機是我公司在YBK3系列電動機的基礎上結合當前國內外電磁結構、工藝、材料等 方面的新技術而開發研制成功的新產品，具有調速性能好、節能、溫升裕度大、壽命長、性能好、噪音低、隔爆結構先進、可靠性 高、使用維護方便等優點，可與國內外各類變頻裝置配套使用，有助于節能和實現自動控制。其額定功率，額定轉速及安裝尺寸與 YB2系列電動機相同。

    本系列電動機符合GB755-2000《旋轉電機定額和性能》行業標準JB/T7565.1-2004《YBK3系列隔爆型三相異步電動機技術條件（ 機座號H80-450）》。其防爆性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》和GB3836.2-2000《爆炸 性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定，分別制成隔爆型ExdI、ExdIIAT4、ExdIIBT4，適用于煤礦井下（非采掘工 作面）及工廠IIA、IIB級，溫度組別T1~T4組的爆炸性氣體環境的危險場所。

    本系列電動機的外殼防護等級為IP54或IP55，冷卻方式為IC416。

    本系列電動機還可制成濕熱帶型、干熱帶型、戶外型和戶外防中等腐蝕型以及戶外濕熱類型。

2、YBBP隔爆型變頻調速防爆電機的使用條件

    海        拔：適用在海拔不超過1000米

    環境空氣溫度：周圍空氣最低位-15℃，最高為35℃（煤礦井下）或40℃（工廠）的環境中工作。環境空氣最大相對濕度不超過95%（當溫度為25℃時）（煤礦井下）或最濕月月平均相對濕度為90%，同時該月月平均最低溫度不高于25℃（工廠）。

    額定電壓：380V

    額定頻率：50Hz

    工作方式：連續工作制（S1）



3. YBBP隔爆型變頻調速三相異步電動機的結構說明

   YBBP系列隔爆型變頻調速三相異步電動機采用計算機輔助設計，使電動機能適SPWM及PWM變頻電源供電的狀況，在設計上對定子 、轉子槽型和定子繞組分布形式作了特殊考慮，以獲得一個較為合適的電感值，來抑制和減少諧波所產生的不良影響。

    電動機的電磁負荷設計考慮了一定的裕度，既能保證電動機在高頻時的過載能力又能在低頻運行時保持恒轉矩輸出。此外，電 動機絕緣系統采用了國際上廣為使用的F級絕緣系統，絕緣可靠、性能優良。在結構設計方面，其安裝尺寸與YB2系列電動機相同， 便于用戶配套使用。

   電動機采用單獨的軸流風機強迫通風，確保電機在不同轉速運行時具有良好的冷卻效果。

四. YBBP隔爆型變頻調速防爆電機的技術參數

   YBBP防爆電機主要技術參數：

   額定電壓：380V、660V、380V/660V、660V/1140V

   額定頻率：5-50HZ

   功率范圍：0.55kw——800kw

   防護等級：IP55

   絕緣等級：F級

   防爆等級：EXDI（礦用防爆）

   冷卻方式：IC416

   安裝及外形尺寸：與客服聯系

   電氣性能指標及主要技術數據：與客服聯系

訂購須知:

訂貨時須注明電動機型號、極數、額定功率、額定電壓、額定頻率、安裝結構型式、防護等級、環境要求等。
