該系列電動機適用于煤礦井下驅動刮板輸送機、帶式輸送機、轉載機等機械設備。

輸送機用隔爆型三相異步電動機(輸送機用防爆電機)，其防爆安全性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》及GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定，是為驅動煤礦井下采掘工作面可彎曲刮板輸送機、皮帶輸送機或其它設備配套的專用電動機。

性能特點

　　1、本系列電機采用鋼板焊機座，堅固美觀冷卻效果好，具有頻繁啟動、過載能力強、防護性能好等特點。

　　2、在技術上采用特殊設計，性能上起動轉矩大、過載能力強，特別適合驅動井下各種運輸機。

　　3、電機底座均用QT450球墨鑄鐵鑄造而成，端蓋、內檔接線盒、接線蓋采用HT250鑄鐵鑄造，具有很高的機械強度。

質量保證

　　1、本系列電機采用F級絕緣，防護等級為IP55，采取自身冷卻方式，連續運轉方式。振動電機允許滿壓直接起動。

　　2、執行國家級行業標準，隔爆型性能按GB3836.1-2000/GB3836.2-2000規定，制成隔爆型，防爆標志為“ExdⅠ”。

　　3、本產品均由國家防爆電氣產品質量監督檢驗中心檢驗，確保產品安全、可靠，有礦用產品安全標志證書、全國工業產品生產許可證書、防爆合格證書，可放心選購。

YBS系列輸送機用防爆電機使用條件

    額定電壓：380V/660V、660V/1140V

    額定頻率：50Hz

    功率范圍：4-125kw

    防護等級：IP44（接線盒IP54)

    絕緣等級：F（或H級）

    安裝形式：IMB3, IMB5, IMB10等

YBS系列輸送機用防爆電機其它參數

1)電動機的主體外殼防護等級為IP44,接線盒防護等級為IP54。

2)電動機的冷卻方式為IC411。

3)電動機的結構及安裝方式為IMB3、IMB5、IMB10。

4)電動機的額定工作方式為S1。

5)電動機的額定功率為50Hz。

6)電動機的額定電壓為380V/660V、660V/1140V。

7)電動機的絕緣等級為F級。

YBS系列輸送機用防爆電機應用設備

煤礦中的刮板運輸機，帶式輸送機，轉載機，破碎機。

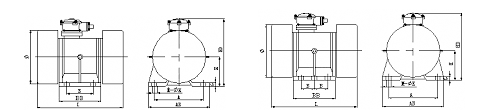

YBS系列輸送機用防爆電機安裝及外形尺寸

機座無底座，端蓋有凸緣

安裝及外形尺寸

機座無底腳，端蓋無凸緣

DSB輸送機用防爆電機型號說明

D S B- 40 – 4

D:特種電機

S:輸送機用

B:隔爆型

-40:功率

-4:極數。

YBS系列輸送機用防爆電使技術參數

安裝尺寸

 YBS系列輸送機用防爆電機——B5（法蘭盤）安裝尺寸對照表：

注：B5安裝，75kw，90kw的法蘭盤尺寸分大、中、小；3中尺寸，在購買時請一定要溝通，達成一致，以免增添不必要的麻煩。

YBS系列輸送機用防爆電機——B3（地腳連接）安裝尺寸對照表：

訂購須知:

訂貨時須注明電動機型號、極數、額定功率、額定電壓、額定頻率、安裝結構型式、防護等級、環境要求等。
