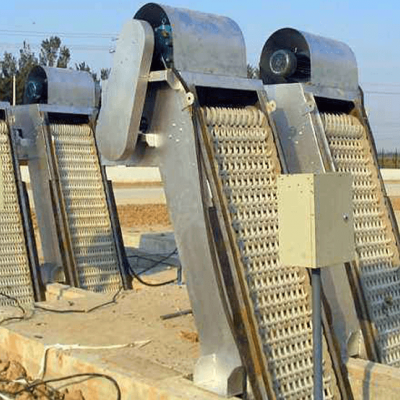

(1)機架：采用兩塊不銹鋼墻板與許多不銹鋼型鋼拼裝焊接制作而成，具有足夠的剛度和強度，能承受柵前柵后的水位差，設備不變形，且運行可靠，機架內兩側設有導軌，機架外兩側與格柵井之間留的間隙，通過機架兩側橡膠板來防止垃圾通過，讓雨污水全部流經格柵，并在水渠兩側無死角，機架外側設置了地腳支座與預埋鋼板現場焊接，并固定在混凝土渠道上，以后如需起吊分離機只須拆下支座與機架間的螺栓即可，便于拆裝、維修簡單方便，機架上設置了護罩。機架與護罩為連續焊接，防止污水向外漏出。
(2)耙柵系統：耙柵系統主要由一組組獨特的尼龍耙齒與不銹鋼傳動軸和不銹鋼擋污板經不銹鋼卡環固定而成，耙齒表面光潔度高，污物不沾附，其結構形式能使卸污干凈，回程耙不粘附污物，同時尼龍耙齒承載能力強，幾乎不損壞，使用壽命長。

(3)驅動裝置：驅動裝置位于機架的頂部，與固液分離機成為一體，它由減速機與鏈傳動組成，減速機、電機采用博德，電機電源380V、3相、50HZ，電機額定功率比分離機實耗功率大10，電機防護等級為IP65，絕緣等級F級，驅動裝置和鏈傳動裝置設有不銹鋼防護罩殼可方便維修檢查，適合戶外型。

(4)主動裝置：主動輪裝置主要為兩個主動輪與一支主動軸等組成，主動輪的齒距與鏈條的節距相配。

(5)張緊裝置：設備在機架外兩側需各設置一套張緊裝置，張緊裝置采用螺桿式，當傳動鏈過分松弛時便可以調節傳動鏈的張緊程度。

(6)導向裝置：回轉式固液分離機的導向裝置由4組導向輪組成，分別裝配于機架兩側的上部和下部，主要作用是改變分離機齒耙的運行方向。

(7)牽引鏈：牽引鏈為板式滾子鏈，采用不銹鋼鏈板和不銹鋼滾子組裝而成，牽引鏈條形成封閉式，防止雜物卡死需設置防脫鏈裝置。

(8)卸渣裝置：回轉式固液分離機需設置有效的卸渣裝置，使柵渣順利、干凈、準確的從機耙上卸到螺旋輸送機設備中;耙齒的柵渣清除機構動作靈活，如此往復的運動每一次刮渣干凈。

(9)銘牌：每臺設備都需配備一塊金屬銘牌，其上標明設備名稱、型號、規格、技術參數、出廠日期、出廠編號、制造廠名稱等。

(10)過載保護：設備設置了機械保護與電氣保護雙重保護。
