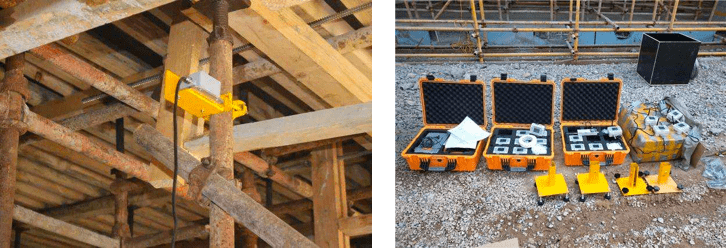

通過安裝在模板支架頂部的傳感器，實時監測模板支架鋼管承受的壓力、架體的豎向位移和傾斜度等內容，并通過無線通訊模板將各支撐鋼管柱頭的傳感器數據發送至設備信號接收和分析終端，終端同時支持32路數據接收，數據接收終揣在收到數據后對數據進行分析，將數據傳輸給遠程監測系統的同時，對數據的安全性進行分析，并及時將支模架的危險狀態通過聲光報警、短信發送和向平臺實時傳訊的模式傳遞出去。

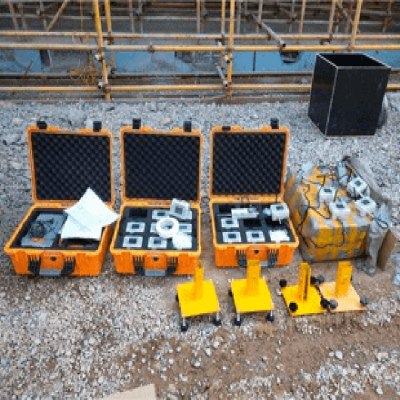

產品參數：

傾角計

±30°

量程：±30°，分辨率：0.01°，精度：±0.1%F.S

拉線式位移計

500mm

量程：500mm，分辨率：0.1mm，精度：±0.15%F.S

大量程靜力水準儀

1m

量程：1M，分辨率：0,1mm，精度：±0.1%F.S

軸力計

2000KN

量程：2000KN，分辨率：1KNm，精度：±0.5%F.S

振弦處理器

單通道

脈沖信號轉化數字信號；

8通道數據集線器

/

同時接入8個不同傳感器

自動化采集模塊

/

定時采集存儲處理數據

無線傳輸模塊

/

GPRS無線傳輸數據

太陽能電池組

55W/38Ah

55W/38Ah/10A組合配置

          高支模監測系統
