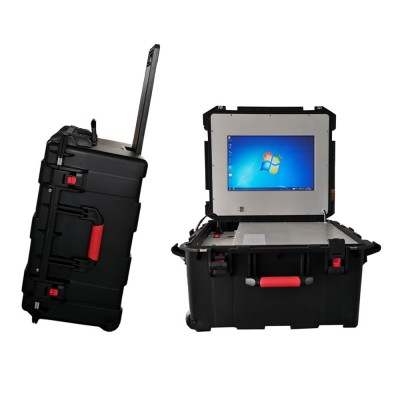

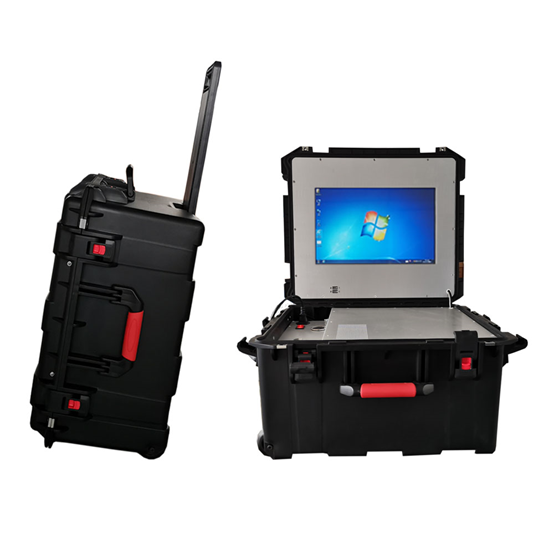

公司最新推出的一款適用于變壓器現場快速分析的便攜式專用色譜儀。該儀器采用經典的三檢測器流程，一次進樣即可完成絕緣油中溶解的七種氣體組分含量的全分析（包括H2、O2、CH4、C2H4、C2H6、C2H2、CO和CO2），分析數據與傳統的試驗室色譜儀數據完全吻合。儀器采用先進的小型模塊化設計理念，整機體積小、重量輕，便于攜帶到現場進行分析，為變壓器的監督試驗提供及時、準確的數據的同時也節約了大量的人力、物力。該產品于2020年2月省重點新產品稱號，并獲得當?shù)卣闹攸c(diǎn)新產品轉化項目資金扶持。

執行標準：


GB/T 17623《絕緣油中溶解氣體組分含量的氣相色譜測定法》

GB/T 7252《變壓器油中溶解氣體分析和判斷導則》


技術指標：

技術特點



1、全微機化觸摸屏操作
四路溫控、載氣流量可同時監視，方便觀看多路控制參數。并實現對各溫區溫度數字設定與控制、檢測器控制、流量顯示、超溫保護等多種功能單鍵操作。
2、網絡化
采用10/100M自適應互聯網通信技術，可組成局域網，通訊效率高，實現了遠距離數據傳輸。
3、三檢測器流程
一次進樣，可同時測量油中H2、CO、CO2、CH4、C2H4、C2H6、C2H2七種組分。
4、采用先進的對數放大器技術。
5、自動保護功能
6、具備載氣壓力和流量監測功能，當壓力或流量超出預設范圍，會自動斷開橋流。
7、流量顯示功能
具有質量良好的電子流量傳感器，可精確顯示載氣流量。
8、記憶功能
在電源斷電或瞬間干擾下，微機系統可將控制參數自動保存，干擾過后自動恢復正常運行。
9、保護和自診斷功能
當控溫鉑電阻短路（或開路），溫度超過設定保護值時，能自動斷開加熱開關保護儀器，并顯示故障部位和故障類型。
10、儀器操作簡便
各項參數設置方便，用戶在每次試驗時只需進行簡單的開關機操作即可，使用極為簡便。
11、智能啟動
采用智能傳感啟動技術，保留時間的計算更加精確。

軟件技術指標

2.1.最小檢測濃度（單位μL/L）：

2.2.定性重復性：偏差≤1％
2.3.定量重復性：偏差≤3％
2.4.操作方式：可以進行工作站和儀器面板控制
2.5.溫控區域：6路
2.6.溫控范圍：室溫+4℃～450℃，
2.7.控溫精度：±0.05℃
2.8柱箱程序升溫：≥20階
2.9.進樣程序升溫：≥7階

工作站

電力系統專用色譜工作站是基于windows系統開發的最新一代色譜工作站，是經專業設計具有強大功能的實用數據處理系統，其故障判斷符合最新的國家標準，數據采集采用24位高精度的USB接口數據采集卡，輸入范圍可達-2v~+2v，分辨率+1 μV。

主要性能如下：
3.1 干擾峰啟動功能，能根據進樣干擾自動啟動工作站及色譜儀。
3.2 設備管理功能：簡潔而直觀的設置用戶的設備管理卡片，分析結果根據不同的設備分類保存，令數據的管理一幕了然。
3.3 靈活的打印功能：提供固定格式和自定義模版格式的結果報告。
3.4 自動故障診斷：分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示，大衛三角形等多種故障診斷方式。
3.5 輕松定性：可自動或手動編輯峰鑒定表。自動計算校正因子，可以進行多次校正平均。
3.6 數據圖示：根據已經入庫的歷史記錄，直觀顯示某設備歷史數據中各組分的濃度趨勢圖。
3.7 強大的譜圖處理功能，可以實現譜圖的基線平齊及譜圖嫁接。
3.8 實時雙向通訊：全反控、網絡化，儀器內置數字接口。
3.9 開放式數據管理：保存完整的相關設備信息以及分析結果數據信息。方便增加、修改、刪除，隨意調閱、檢索。開放式數據格式，適用于多用戶數據共享，方便其他數據庫管理軟件訪問以及管理部門的檢索需求。
3.10靈活的峰識別和處理能力：可以通過設置參數和時間程序或手動修正方式進行色譜峰的識別、刪除及調整基線切割。確保分析結果的準確性。
