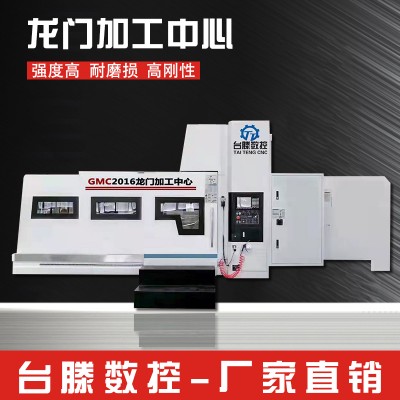

GMC2016龍門加工中心詳情

主要結構特點

• GMC2016龍門加工中心龍門式結構為封閉式門型結構,而床身式結構為"C"型敞開式結構,顧名思義封閉式結構一定比敞開式結構更為穩定,高強度HT300優質鑄鐵,并經時效處理設計結構合理,鑄造及加工工藝性好,具有高的剛度,良好的抗撓性和優良的精度穩定性。

• 超短喉深,龍門式結構解決了床身式結構最為薄弱的環節—喉深問題,輕小龍門的喉深比床身式立加縮短了50%,其機床剛性可提高2倍。

• 龍門結構最為薄弱的滑枕部位,在經過大量的使用驗證后,為其增加了一組線軌,使得四線軌結構的剛性大為加強,基本克服了滑枕剛性不足的問題,使整機剛性較床身式加工中心成倍提高。

• 采用臺灣知名品牌高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達8000rpm;

• GMC2016龍門加工中心主軸采用中心吹氣結構,在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔,保證刀具夾持的精度;

• X、Y、Z三個方向導軌、絲杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;

• 機床外防護采用全封閉結構設計,安全可靠;

• 采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;

• Z向氮氣平衡,使主軸上下移動時更平穩。方滑枕設計,更進一步地提高整機剛性。

• 1:1.5的工作臺長寬比,更適合于模具、模架類工件的加工。

GMC2016龍門加工中心參數

GMC2016龍門加工中心主要技術參數

GMC2016龍門加工中心配置

GMC2016龍門加工中心主要配置

• HT-300優質鑄件(銀川)。

• 進口滾珠絲桿(臺灣上銀/銀泰)。。

• 臺灣產主軸(羅翌、丹銓),主軸帶輪及皮帶。

• 臺灣產增壓缸(尚品、北鉅、臻賞)。

• 進口軸承(NACHI/NSK)。

• 進口聯軸器(瑞迪)。

• 三軸鎖緊螺母(銀錫)

• X、Y、Z(下)不銹鋼導軌防護。

• 進口日本河谷潤滑系統。

• 國產優質冷卻系統含水泵、水箱。

• 氣動元件、(臺灣金器)。

• 電動原件、(施耐德、德力西)

• 自動螺旋排屑功能。

• 系統配FANUC OI MF 可選(日本三菱、GSK25I、國產KND2000MF)。

GMC2016龍門加工中心主要外購件清單

備注:如有配件缺貨,則以同規格參數同檔次或更高檔次品牌替代。

精度

GMC2016龍門加工中心精度按GB/T20958.2-2007《加工中心檢驗條件 第2部分:龍門加工中心幾何精度檢驗》和GB/T8771.4-1998《加工中心檢驗條件 第4部分:線性和回轉軸線的定位精度和重復定位精度檢驗》制造和驗收。

CNC控制系統(FANUC OI MF)

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能,配有RS232標準通訊接口,能實現DNC加工。

GMC2016龍門加工中心隨機附件
