三軸采用線性滑軌,具有高剛性、高定位精準、低噪音、低摩擦特性,可做快速位移(48m/min)及或得循圓精度;
主結構鑄件采用高品質的鑄鐵,組織穩定,永久確保品質;
鑄件經由有限元分析法電腦計算分析,合理的結構強度及加強筋

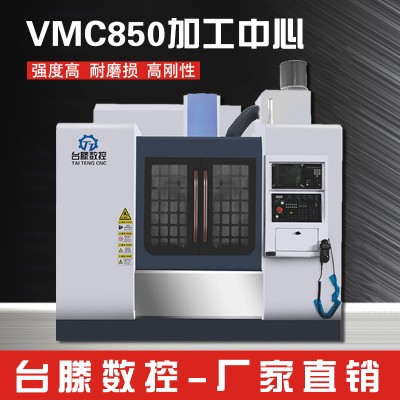

| VMC850 | 單位 | ||||
| 工作臺 | 工作臺尺寸 | 1000×550 | mm | ||
| 允許最大荷重 | 500 | kg | |||
| T形槽尺寸 | 5-18-90 | 個xmm | |||
| 加工范圍 | 工作臺最大行程- X軸 | 800 | mm | ||
| 滑座最大行程- Y軸 | 500 | mm | |||
| 主軸最大行程- Z軸 | 500 | mm | |||
| 主軸端面至 工作臺面距離 | 最大 | 650 | mm | ||
| 最小 | 150 | mm | |||
| 主軸中心到導軌基面距離 | 550 | mm | |||
| 主軸 | 錐孔(7:24) | BT 40 | - | ||
| 轉數范圍 | 8000 | r/min | |||
| 最大輸出扭矩 | 70 | N.m | |||
| 主軸電機功率 | 7.5 | kw | |||
| 主軸傳動方式 | 同步齒型帶 | - | |||
| 刀 具 | 刀柄型號 | MAS403 BT40 | - | ||
| 拉釘型號 | MAS403 BT40-Ⅰ | - | |||
| 進給 | 快速移動 | X軸 | 36 | m/min | |
| Y軸 | 36 | ||||
| Z軸 | 24 | ||||
| 進給速度 | 1-10000 | mm/min | |||
| 三軸拖動電機扭距 | 28/28/28 | NM | |||
| 刀庫(選配) | 刀庫形式 | 斗笠/圓盤 | - | ||
| 選刀方式 | 預選刀 | - | |||
| 刀庫容量 | 24 | 把 | |||
| 最大刀具長度 | 250 | mm | |||
| 最大刀具重量 | 8 | kg | |||
| 最大刀盤 直徑 | 滿刀 | φ78 | mm | ||
| 相鄰空刀 | φ120 | mm | |||
| 換刀時間(T-T) | 3 | s | |||
| 定位精度 | X軸/Y軸/Z軸 | ±0.005mm | mm | ||
| 重復定位精度 | X軸/Y軸/Z軸 | ±0.003/300mm | - | ||
| 電 機 配 置 | 主軸 | 7.5kw | - | ||
| x軸 | 28 | um | |||
| y軸 | 28 | um | |||
| z軸 | 28 | um | |||
| 機床重量(加刀庫約) | 5200 | kg | |||
| 不加主軸油冷機,主軸禁止使用8000轉以上。KVA | |||||
| 配置 | 廠家 | 產地 | |
| 1 | 系統 | 凱恩帝2000 | 北京 |
| 2 | 電氣元件 | 德力西/斯耐德 | -國產 |
| 3 | 三軸線軌 | 上銀/銀泰 | 臺灣 |
| 4 | 皮帶式主軸 | 丹銓羅力臺達 | 臺灣 |
| 5 | 打刀缸 | 丹銓 | 臺灣 |
| 6 | 刀庫 | 岡田/德速/方冠 | 臺灣 |
| 7 | 三軸聯軸器 | NACHI | 日本 |
| 8 | 三軸鎖緊螺帽 | 盈錫 | 臺灣 |
| 9 | 三軸伸縮護罩 | 弘圳/海東 | 國產 |
| 10 | 容積式自動潤滑系統 | 河谷 | 國產 |
| 11 | 三軸滾珠螺桿(P3級) | /上銀/銀泰 | 臺灣 |
| 12 | 三軸絲桿專用軸承 | TPI | 臺灣 |
| 13 | 氣動元件 | 亞德客/金器 | 臺灣 |
| 14 | 地腳螺栓承座+地腳螺栓+螺帽 | - | 國產 |
