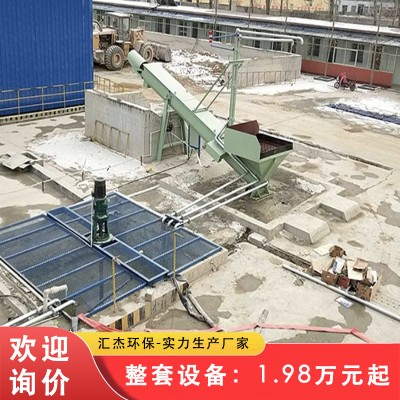

HJ15型砼分離回收機是我公司科研人員在吸收國外先進技術的基礎上，結合我國國情聯合設計開發的新產品。

本裝置主要用于混凝土攪拌站的攪拌車清洗及剩余廢棄混凝土砂、石、水的分離回收再利用。本機可以將砂石和漿水一次分離開來，并且分離出的砂石可重復使用，剩余的含有水泥的污水集中排放到與本機配套設計的帶有攪拌器的污水池中，通過攪拌器的不斷攪拌，使污水中的水泥保持懸浮狀態，由污水泵將其重新送入攪拌站用于混凝土的生產，因此，使用本裝置，可徹底解決廢棄混凝土帶來的諸多污染問題。

一、主要技術參數

1）、螺旋直徑                 φ550

2）、螺旋長度                 6000

3）、篩分能力（T/h）                 ~15

4）、砂石排料高度             ~2200

5）、主機傾角（°）                  ~22

6）、進料斗尺寸               ~1500x1800

7)、進料斗高度               ~1400

8）、電機功率（KW）

回收機電機                      5.5

潛水泵電機                      2.2*2

攪拌機電機（選配）            5.5x2

9）、整機重量                  ~2

10）、整機外形尺寸      7300X1800X3500（不含供水管高度）

三、主要結構和工作原理

本裝置主要由分離系統、供水系統和電氣控制系統組成。

攪拌車開上清洗臺進行清洗，清洗下來的廢棄砼直接倒入進料斗，同時水泵泵入清水對廢砼進行稀釋，沉淀下來的砂石由回收螺旋機送往高處的堆砂場，砂石料被推送往高處的過程中，充分與水脫離；溢流口溢流出來的泥漿經三級沉淀后即進入清洗分離整個循環系統。

1、分離系統：

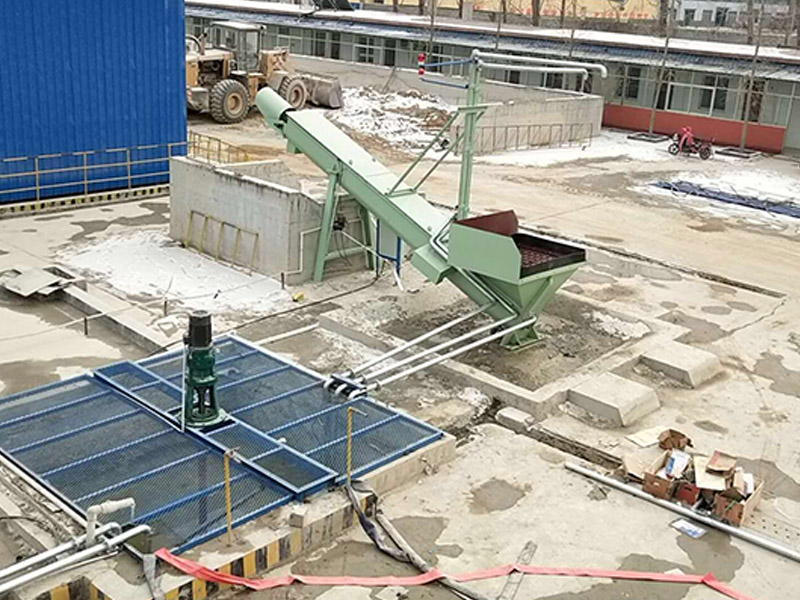

分離系統是本裝置的主機部分，它主要由進料斗、螺旋機、溢流口和驅動裝置組成（見附圖）。

本機驅動裝置選用國內先進的F系列平行軸—斜齒輪減速電機，與螺旋體采用軸裝式直聯形式，結構緊湊、傳動效率高，安全可靠，維護方便

螺旋體由減速電機帶動將分離出來的砂石向高處輸送堆放，在輸送過程中同時充分脫水。

溢流出來的漿水則經溢漿口排出進入泥漿回收池和沉淀池。

2、供水系統：

工作過程中的用水主要是：

A 攪拌車加水 ；

B 機組清洗分離用；

水的來源是：分離系統分離出來并經沉淀后的清水和給水站供應

補充的新水（自來水等）。

供水系統主要由供水站、潛水泵、水管等組成。除安裝在主機上的供水部分外，外圍的供水結構由用戶負責，現場安裝。

3、電氣控制系統原理（見《電控柜操作使用說明》）：電器控制由電氣控制柜集中操縱控制。
