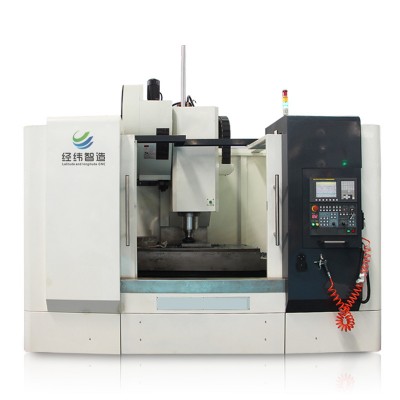

一、VMC1160光機主要技術指標
技術指標 | 參數指標 | |
加工范圍 | XYZ軸工作行程 | 1100/600/600mm |
工作臺面尺寸 | 1200×600 | |
主軸特性 | BT40-150/8000rpm | |
其它 | 光機重量(約) | 5.8T |
二、主要技術參數
項目 | 單位 | VMC1160 | |
加工 范圍 | X軸行程 | mm | 1100 |
Y軸行程 | mm | 600 | |
Z軸行程 | mm | 600 | |
主軸中心至立柱導軌面 | mm | 675 | |
主軸端面至工作臺面距離 | mm | 120-750 | |
工作 臺面 | 工作臺尺寸 | mm | 1200×600 |
工作臺最大承重 | kg | 1000 | |
T型槽(槽數-槽寬x間距) | - | 5-18×120 | |
主軸 | 主軸轉數 | rpm | 8000 |
主軸型式 | - | 皮帶BT40/φ150 | |
主軸馬達 | kw | 11/15(推薦) | |
伺服 進給 | X/Y/Z軸進給馬達 | Nm | XY:20Nm,Z:20Nm(推薦) |
XYZ快速移動速度 | m/min | 36/36/24 | |
切削進給速度 | mm/min | 8000 | |
自動 換刀 系統 (選配) | 刀庫形式 | - | 圓盤式 |
刀庫容量 | Pcs | 24 | |
最大刀具直徑(滿刀/無鄰刀) | mm | Φ80/Φ125 | |
最大刀具長度 | mm | 350 | |
最大刀具重量 | Kg | 8 | |
拉拴 | - | P40T-1(45°) | |
換刀時間 | sec | 2.5 | |
其它 | 機床重量 (約) | T | 7 |
機床外形(L*W*H) | mm | 3600*2800*2700 |
三、機床配置
1.主要配套件一覽表
序號 | 標準配置 | 規格名稱 | 產地/品牌 |
1 | 主機 | 樹脂砂鑄件 | 昆明臺正 |
2 | 機械主軸 | BT40-¢150/8000 | 臺灣/羅翌.普森 |
3 | X軸滾珠螺桿 | R40-10-C3級 | 臺灣/上銀.銀泰 |
4 | Y軸滾珠螺桿 | R40-10-C3級 | 臺灣/上銀.銀泰 |
5 | Z軸滾珠螺桿 | R40-10-C3級 | 臺灣/上銀.銀泰 |
6 | 角接觸球軸承 | 30TAC62B | 日本/NSK |
7 | 螺桿預拉螺母 | YSR | 臺灣/盈錫 |
8 | 聯軸器 | 無間隙聯軸節R+W | 德國/R+W |
9 | 集中式自動潤滑系統 | 容積式 | 日資/河谷 |
10 | 主軸箱平衡系統 | 平衡裝置 | - |
11 | 打刀缸 | 增壓式 | 臺灣/尚品.協品 |
12 | 內防護伸縮護罩 | 鋼盔式伸縮型 | 臺灣/引興.振飛 |
備注: | 1.光機是指:無任何電機、電器、電箱及外圍鈑金件的主機;按國際、國內相關標準裝配、檢驗、油漆完工。2.如遇配件缺貨,則以同參數規格同檔次或高于同檔次同級品牌替代。 |
序號 | 規格名稱 | 數量 | 備注 |
1 | 一字螺絲刀 | 1個 | |
2 | 十字螺絲刀 | 1個 | |
3 | 活動扳手 | 1把 | L=200 |
4 | 內六方扳手 | 1套 | S=3,4,5,6,8,10 |
5 | 基本工具及工具箱 | 1個 | |
6 | 水平調整地腳螺栓 | 1套 |
序號 | 規格名稱 | 數量 | 備注 |
1 | 使用說明書 | 1份 | 中文 |
2 | 機床精度檢驗證書(出廠合格證書) | 1份 | 中文 |
3 | 裝箱單 | 1份 | 中文 |
