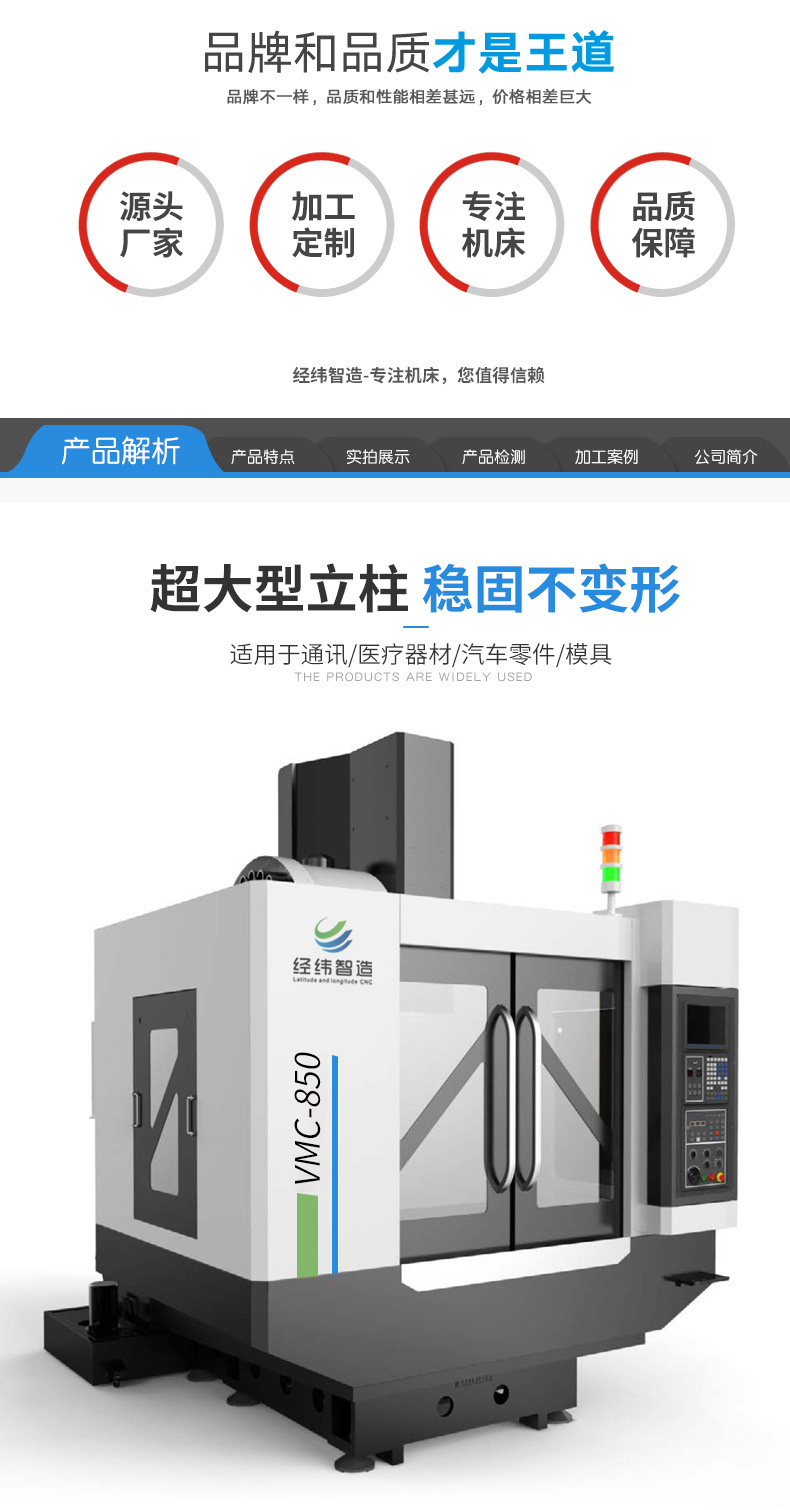

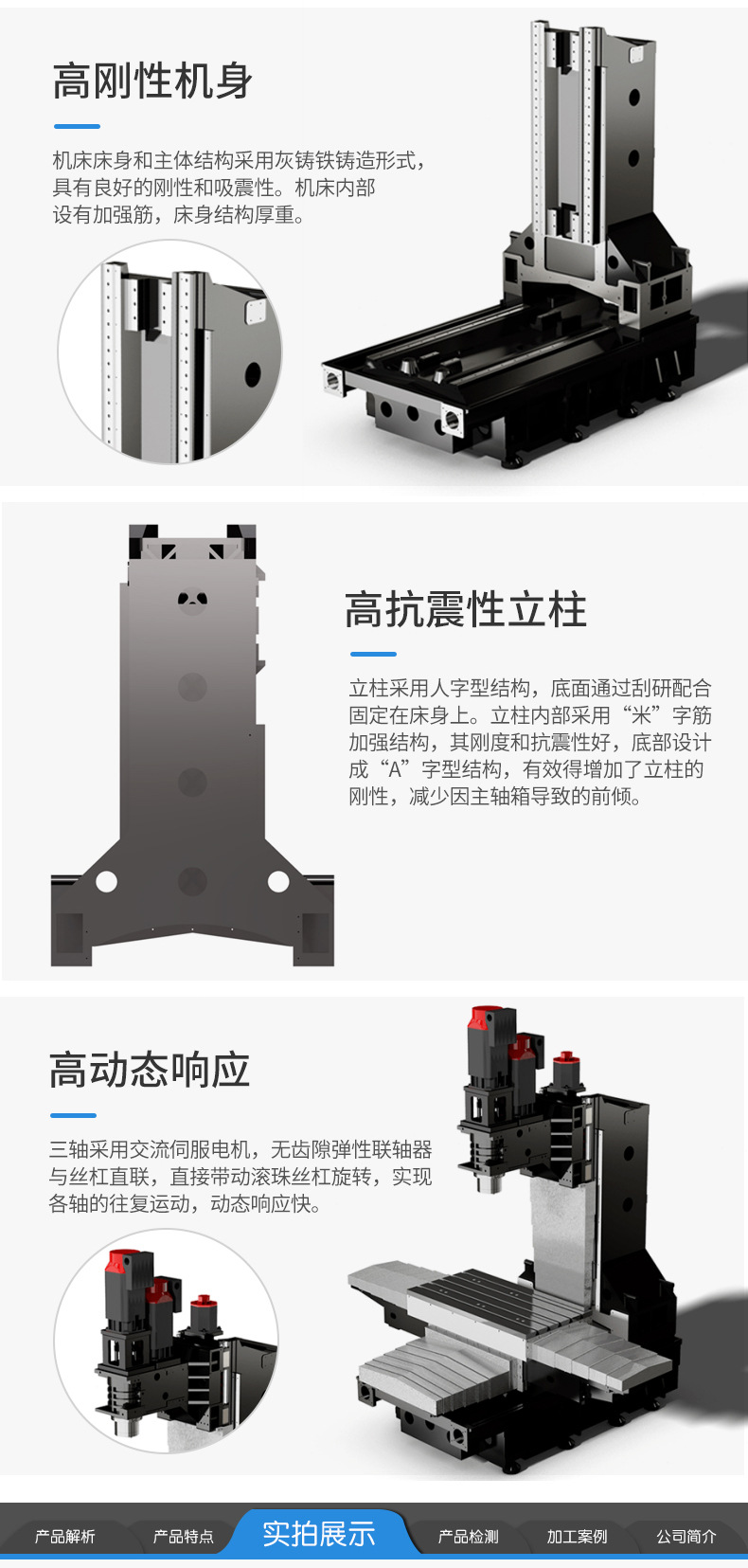

工作臺

工作臺面積

mm

1000×550

T型槽

mm

5-18-100

最大承重

Kg

800

行　程

移動范圍  X、Y、Z

 mm

800×550×550

主軸鼻端至工作臺距離

mm

120-670

主軸中心至立柱導軌面距離

mm

631

進　給

快速移動速度 X、Y、Z

m/min

36/36/24/min

切削進給速度 X、Y、Z

mm/min

10~10000mm/min

主　軸

主軸錐孔

BT40

主軸轉速

r/min

8000pm

主軸功率

kw

交流伺服11

刀　庫

刀庫容量

把

24

最大刀具重量

kg

8

最大刀具尺寸

mm

φ175×350

精　度

定位精度X/Y/Z

mm

±0.008/±0.006/±0.006

重復定位精度X/Y/Z

mm

±0.004/±0.004/±0.004

1

系       統：

 KND2000伺服系統;

2

主  電  機：

 KND2000配套11KW伺服電機;

3

進 給 電 機：

 KND2000伺服電機。

4

主       軸：

臺灣8000rpm高速高精密主軸單元。

5

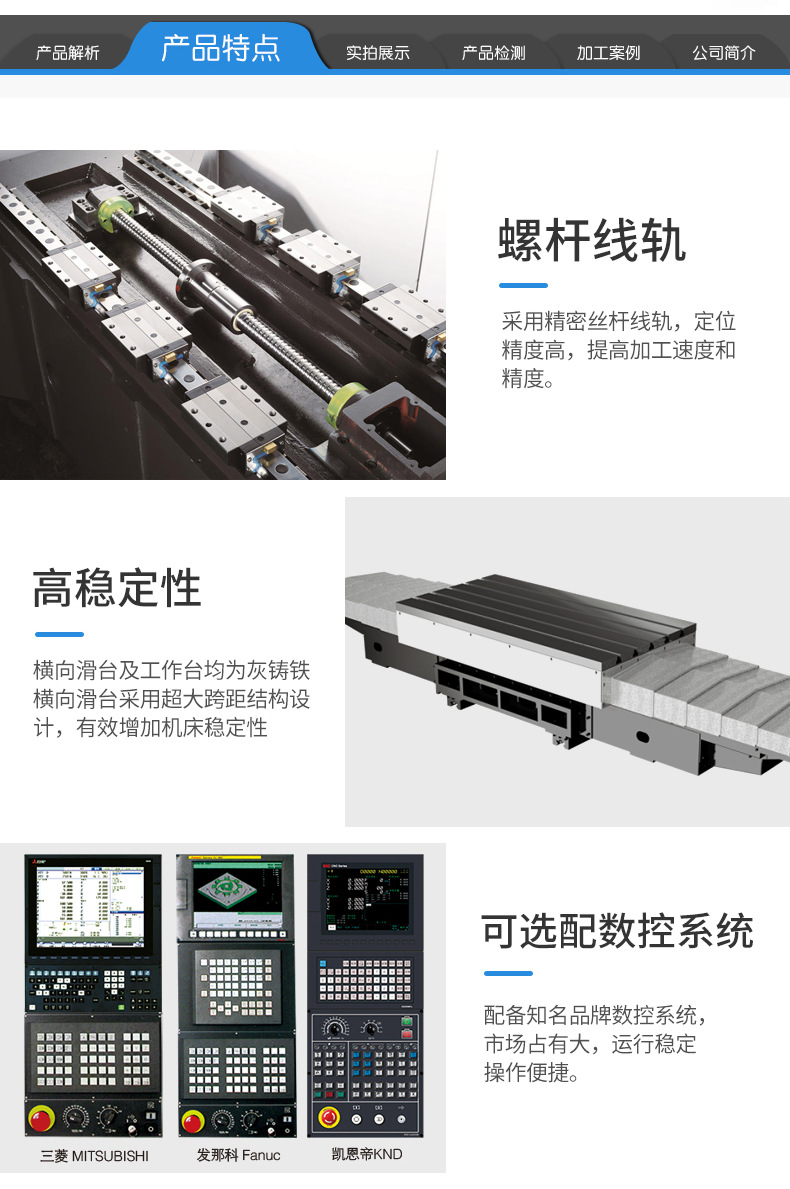

絲       杠：

臺灣上銀名牌精密滾珠絲杠。

6

   刀       庫：

臺灣機械手刀庫，刀庫容量24把刀

7

機床照明工作燈

13

主軸錐孔：BT40 7/24

8

主軸錐孔清潔空氣

14

三色警示燈

9

切屑液系統

15

分離式手輪

10

外掛高壓式清潔氣槍

16

全防護

11

地基墊鐵及調整螺栓

17

電器柜冷熱交換器

1

控制系統

凱恩帝2000

2

主軸單元

臺灣丹銓

3

主軸軸承

日本NSK

P4級

4

絲杠軸承

德國FAG

5

滾珠絲杠

臺灣HIWIN

C3級

6

直線導軌

臺灣HIWIN

7

刀庫

臺灣岡田/首輪

24T

8

潤滑系統

日本河谷

9

電氣柜空調

臺灣波英特

10

主要電氣元件

法國施耐德或德力西

11

水泵

臺灣斯特爾

12

聯軸器

日本三木

1

　　機床機械使用說明書

1

機床安裝、保養、維修

2

　　機床電氣使用說明書

1

機床操作代碼、報警列表、電氣原理圖、電器元件型號

3

　　《操作手冊》

1

凱恩帝系統

4

　　《參數手冊》

1

凱恩帝系統

5

　　《故障診斷及報警手冊》

1

凱恩帝系統

1

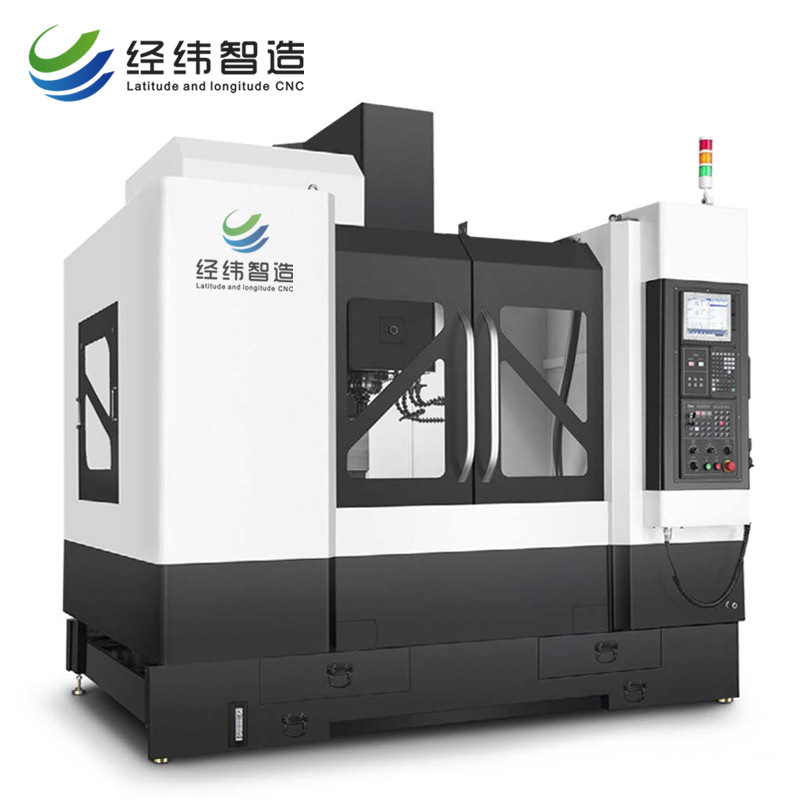

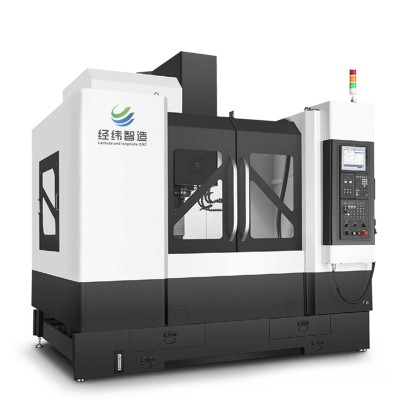

主機

VMC855

1臺

2

主軸

BT40

1套

隨機

3

刀庫

24

1套

隨機

4

潤滑系統

1套

隨機

5

照明

1套

隨機

6

全封閉防護

1套

隨機

7

松拉刀裝置

1套

隨機

8

冷卻系統

1套

隨機

9

調整螺釘及墊鐵

8套

10

內六角扳手

5、6、8、10

1套

11

呆口扳手

S17~19、S22~24

1套

12

地腳螺釘

8件

13

六角螺母

M16

8件

14

平墊

16

8件

15

數控系統

凱恩帝

1套

隨機

16

使用說明書

1

機械、電氣各一份

17

合格證明書

1

18

數控系統操作手冊

1套

機床幾何精度驗收標準

GB/T 18400.2-2010

機床定位精度和重復定位精度驗收標準

GB/T 18400.4-2010 或JISB6330
