加工范圍

XYZ軸工作行程

1800/900/680mm

工作臺面尺寸

2000×900mm

主軸特性

BT50-￠190/8000 rpm

其它

光機重量(約)

10.5T

加工

范圍

X軸行程

mm

1800

Y軸行程

mm

900

Z軸行程

mm

680

主軸中心至立柱導軌面

mm

950

主軸端面至工作臺面距離

mm

160-840

 工作

臺面

工作臺尺寸

mm

2000×900

工作臺最大承重

kg

1600

T型槽（槽數-槽寬x間距）

-

5-22×165

主軸

主軸轉數

rpm

8000

主軸型式

-

皮帶BT50/φ190

主軸馬達

kw

22/26(推薦)

伺服

進給

X/Y/Z軸進給馬達

Nm

 30Nm/38Nm/30Nm(推薦)

XYZ快速移動速度

m/min

15/15/12

切削進給速度

mm/min

8000

自動    換刀    系統

(選配)

刀庫形式

-

     圓盤式     可選

刀庫容量

Pcs

24

最大刀具直徑(滿刀/無鄰刀)

mm

Φ150/Φ250

最大刀具長度

mm

350

最大刀具重量

Kg

20

拉拴

-

P50T-1(45°)

換刀時間

sec

3.5

其它

機床重量 （約）

T

14

機床外形（L*W*H）

mm

4900*3300*3600

1

主機

樹脂砂鑄件

昆明臺正

2

機械主軸

BT50-￠190/8000

臺灣/羅翌.普森

3

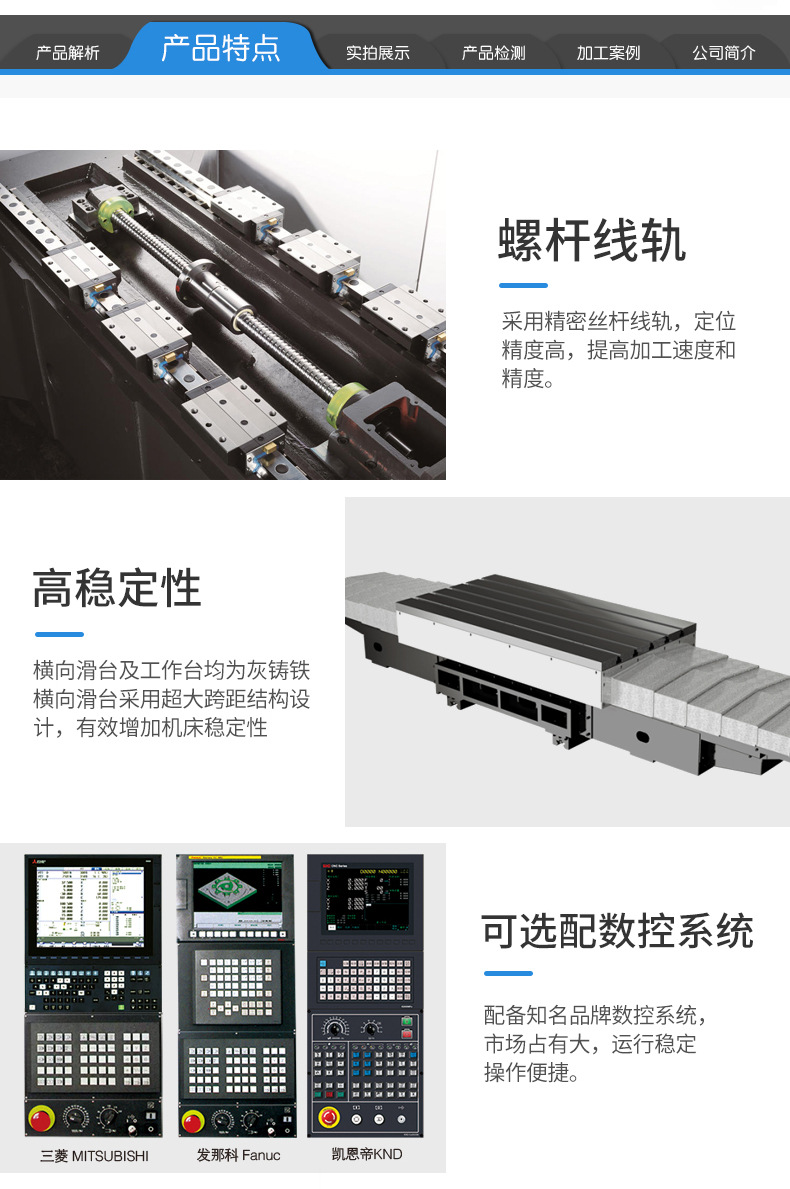

X軸滾珠螺桿

R55-12-C3級

臺灣/上銀.銀泰

4

Y軸滾珠螺桿

R55-12-C3級

臺灣/上銀.銀泰

5

Z軸滾珠螺桿

R55-12-C3級

臺灣/上銀.銀泰

6

角接觸球軸承

TAC62B

日本/NSK

7

螺桿預拉螺母

YSR

臺灣/盈錫

8

聯軸器

無間隙聯軸節R+W

德國/R+W

9

集中式自動潤滑系統

容積式

日資/河谷

10

打刀缸

增壓式

臺灣/尚品.協品

11

內防護伸縮護罩

鋼盔式伸縮型

臺灣/引興

備注：

1.光機是指:無任何電機、電器、電箱及外圍鈑金件的主機；按國際、國內相關標準裝配、檢驗、油漆完工。2.如遇配件缺貨，則以同參數規格同檔次或高于同檔次同級品牌替代。

1

一字螺絲刀

1個

2

十字螺絲刀

1個

3

活動扳手

1把

L=200

4

內六方扳手

1套

S=3，4，5，6，8，10

5

基本工具及工具箱

1個

6

水平調整地腳螺栓

1套

1

使用說明書（機械部分）

1份

中文

2

機床精度檢驗證書（出廠合格證書）

1份

中文

3

裝箱單

1份

中文
