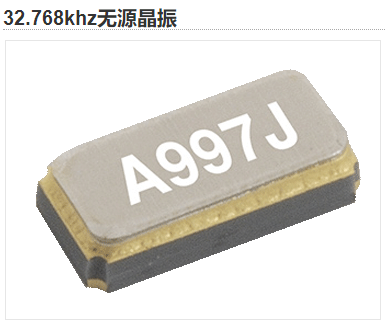

無源晶振

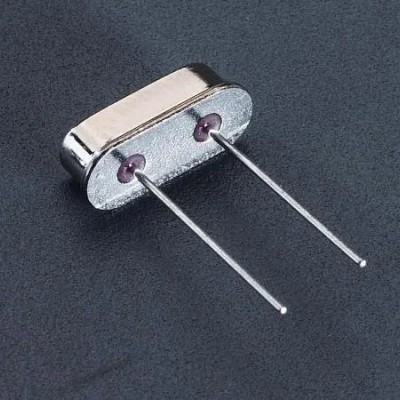

無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確。

無源晶振參考電路

無源晶振信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路也需要做相應的調整。

一般建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷晶體。

有源晶振

有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件，因此體積較大。

有源晶振的封裝有4個引腳，分別為VCC（電壓）、GND（地）、OUT（時鐘信號輸出）、NC（空腳）。

有源晶振參考電路

有源晶振不需要CPU的內部振蕩器，信號穩定，質量較好，而且連接方式比較簡單（主要做好電源濾波，通常使用一個電容和電感構成濾波網絡，輸出端用一個小阻值的電阻過濾信號即可），不需要復雜的配置電路。

有源晶振和無源晶振的區別

1、有源晶振比較貴，但是有源晶振自身就能震動。而無論是無源晶振，還是有源晶振，都有自身的優點和缺點所在，若考慮產品成本，建議可以選擇無源晶振電路；若考慮產品性能，建議選擇有源晶振電路，省時方便也能保證產品性能。

2、無源晶振最高精度為5ppm，而有源晶振的精度則可以達到0.1ppm。精度越高，頻率穩定性也更好。有源晶振在穩定性上要勝過無源晶振，但也有自身小小的缺陷，有源晶振的信號電平是固定，所以需要選擇好合適輸出電平，靈活性較差。

3、有源晶振一般4個腳，一個電源，一個接地，一個信號輸出端，一個NC（空腳）。有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。

4、無源晶振有2個引腳，需要借助于外部的時鐘電路(接到主IC內部的振蕩電路)才能產生振蕩信號，自身無法振蕩。

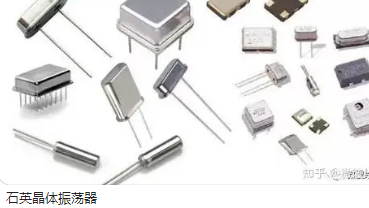

常說的晶振其全稱是石英晶體諧振器，是石英晶體元器件中的一種。石英晶體諧振器、石英晶體振蕩器、石英晶體濾波器均為石英晶體元器件。石英晶體是一種壓電晶體。壓電晶體當受特定方向擠壓或拉伸時，它的兩端就會產生不同的電荷。根據效應情況不同，分為正壓電效應與逆壓電效應。

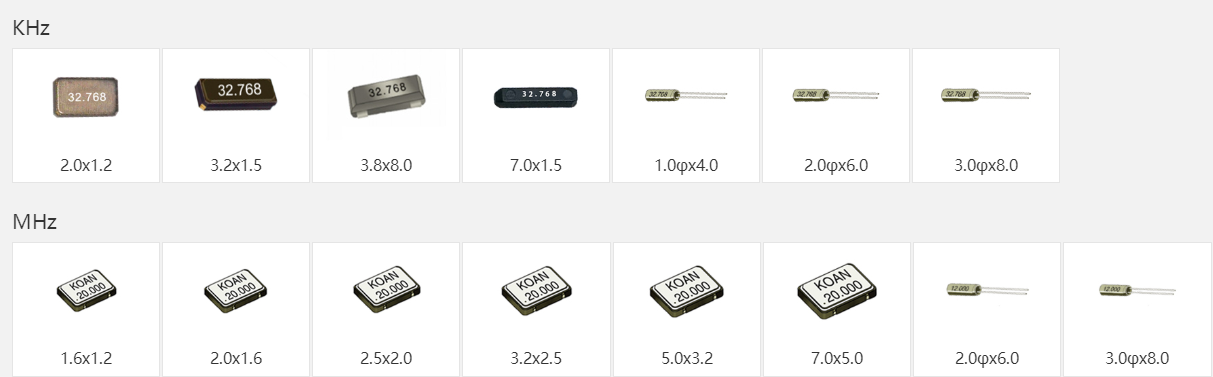

貼片晶振主要是用于電路中的時鐘模塊，來提供相應的時鐘基準，常見的應用主要是嵌入式設計，如FPGA、DSP等開發板中。

晶振一般指晶體振蕩器。 有一些電子設備需要頻率高度穩定的交流信號，而LC振蕩器穩定性較差，頻率容易漂移（即產生的交流信號頻率容易變化）。在振蕩器中采用一個特殊的元件——石英晶體，可以產生高度穩定的信號

有一些電子設備需要頻率高度穩定的交流信號，而LC振蕩器穩定性較差，頻率容易漂移（即產生的交流信號頻率容易變化）。在振蕩器中采用一個特殊的元件——石英晶體，可以產生高度穩定的信號，這種采用石英晶體的振蕩器稱為晶體振蕩器
