微波配件-波導

電磁波在波導中的傳播受到波導內壁的限制和反射。波導管壁的導電率很高（一般用銅、鋁等金屬制成，有時內壁鍍有銀或金），通常可假定波導壁是理想導體，波導管內的電磁場分布可由麥克斯韋方程組結合波導的邊界條件來求解。波導管內不能傳輸TEM波，電磁波在波導中的傳播存在著嚴重的色散現象。波導中可能存在無限多種電磁場的結構或分布，每一種電磁場的分布稱為一種波型（模式），每一種波型都有對應的截止波長和不同的相速。橫截面均勻的空心波導稱為均勻波導，均勻波導中電磁波的波型可分為電波（TE模）和磁波（TM 模）兩大類。

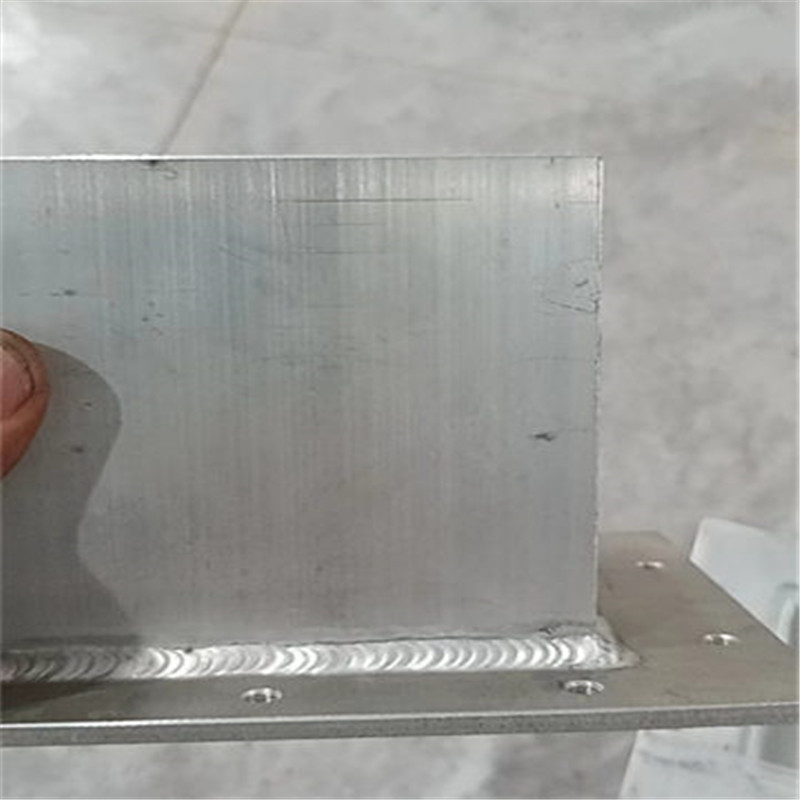

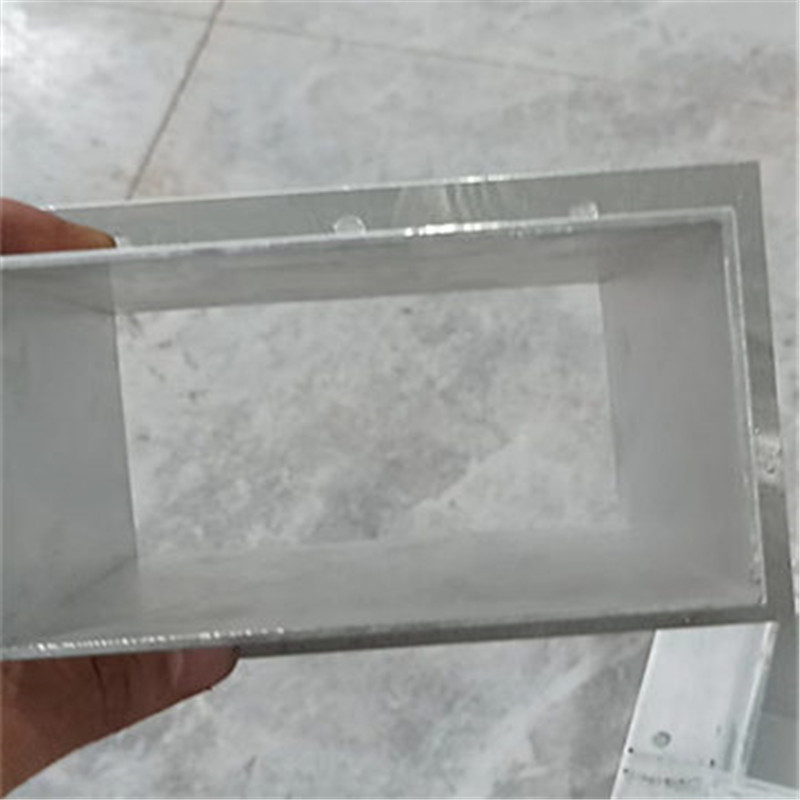

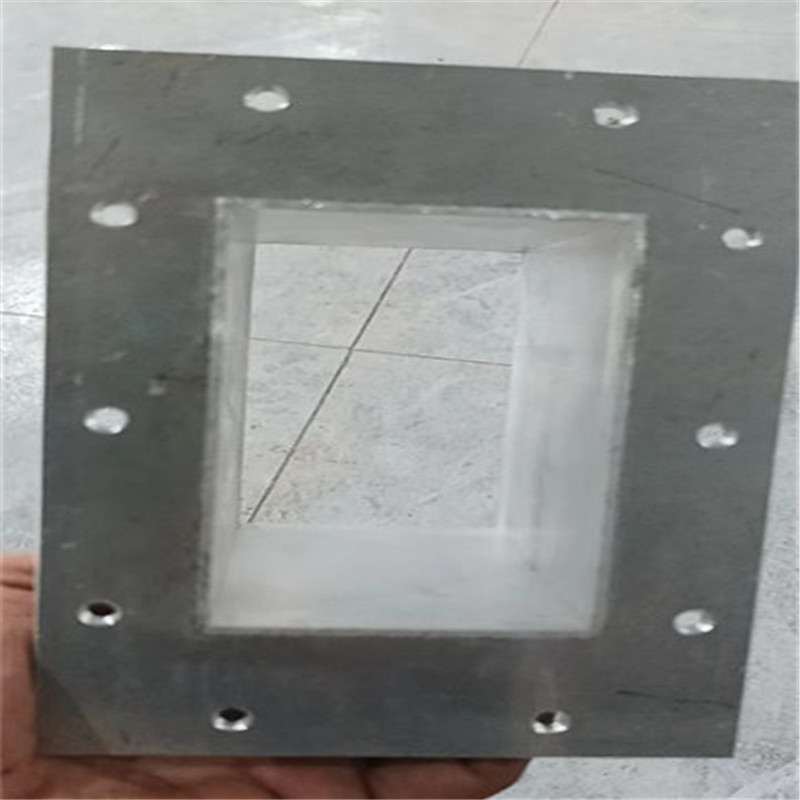

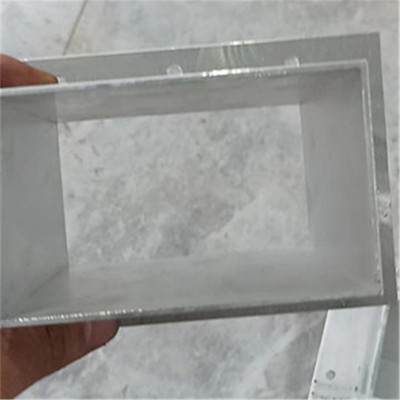

矩形

矩形波導中可以存在無限多個 TMmn 模，波型指數m，n分別表示電磁場沿波導寬邊a和窄邊b 的駐波最大值的個數，m，n=1，2，… 最簡單的是TM11模。同樣，還可以存在無限多個 TEmn模，m，n=0，1，2,…但不能同時為零。矩形波導中的最低模式是TE10模，其截止波長最長λC=2a，因此，就有可能在波導中實現單模傳輸。TE10模又稱為矩形波導中的主模，是矩形波導中最重要的波型。實際應用中矩形波導都工作在TE10模。
