厭氧器 厭氧罐 厭氧反應器器

一、UBF厭氧（塔）反應器介紹

1、UBF厭氧（塔）反應器概述

UBF 厭氧（塔）反應器是將厭氧生物濾池AF與升流式厭氧污泥反應器UASB組合在一起，因此又稱為UBF反應器。本厭氧復合床反應器下部為污泥懸浮層，而上部則裝有填料。可以看做是將升流式厭氧生物濾池的填料層厚度適當減小，在池底布水系統與填料層之間留出一定的空間，以便懸浮狀態的顆粒污泥能在其中生長積累，因此又構成一個UASB處理工藝。當污水依此通過懸浮污泥層及填料層，有機物將與污泥層顆粒污泥及填料生物膜上的微生物接觸并被分解掉。

2、UBF厭氧（塔）反應器部件組成及特點

UBF的組成：厭氧反應器塔體為鋼制或玻璃鋼整體纏繞的圓筒型塔體。具體結構由塔體、布水系統、污泥床、生物載體區、三相分離器、浮渣速排裝置和回流系統等組成。

UBF反應器特點可歸納為：

(1) UBF反應器結構緊湊, 集厭氧生物濾池（AF）與升流式厭氧污泥反應器（UASB）和沉淀于一體。

(2) UBF反應器的特點是能在反應器內形成顆粒污泥，使反應器內平均污泥濃度達到30～40g/L,底部污泥濃度可高達60～80g/L。

(3) UBF反應器具有很高的容積負荷，一般為10～20kgCODCr/(m3d)，高時可達30kgCODcr/(m3d)。而且水力停留時間短，通常采用中溫厭氧消化，有時可在常溫下運行。

(4)反應器內設三相分離器，在沉淀區分離的污泥能自動回流到反應區，而且還增加了回流裝置。并利用自身產生的沼氣和進水水流來實現攪拌混合，也不需要混合攪拌設備。因此，簡化了工藝環節和減少了系統工藝設備，維護運行較簡單。

(5) UBF反應器內設有生物載體區，是一種懸浮生長型和附著生長的厭氧消化方式，厭氧復合床反應器（UBF）與厭氧生物濾池相比，減少了填料層的高度，也就減少了濾池被堵塞的可能性；與UASB法相比，填料層既是厭氧微生物的載體，又可截留水流中的懸浮厭氧活性污泥碎片，從而能使厭氧反應器保持較高的微生物量，并使出水水質得到保證。

(6)厭氧復合床反應器綜合了厭氧生物濾池與升流式厭氧污泥反應器的優點，克服了它們的缺點，不但增加了生物量，而且提高了反應區的容積利用率，反應器的總高度可大于10m，從而減少了占地面積，處理能力也有較大提高。

(7)反應器可采用耐腐蝕的玻璃鋼材質，采用整體纏繞工藝成型，制作方便、強度高、占地面積小、處理效率高、效果好、耐腐蝕、使用壽命長。

(8)反應器可配備在線分析儀、PH控制計、差壓變送器、壓力傳感器、流量傳感器、電導率儀、液位控制計、電磁閥、變頻器及控制柜等組成的控制系統，以上控制情況均以數字形式顯示在顯示器界面上，使管理人員一目了然，并有故障報警，便于管理與維護。

二、IC厭氧（塔）反應器介紹

1、 IC厭氧（塔）反應器概述

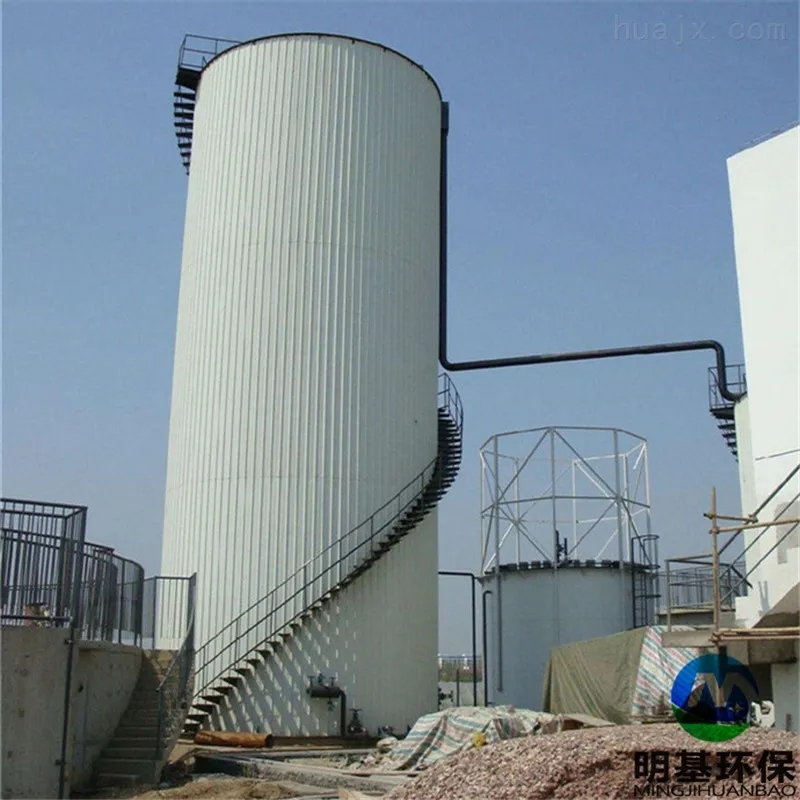

IC厭氧反應器是一種高/效的多級內循環反應器，是第 三代厭氧反應器的典型代表。與前二代厭氧器相比、它具有占地面積少、容積負荷量高，布水均勻，抗沖擊能力強、性能更穩定、操作更簡單的多種優勢。

IC反應器具有很大的高徑比，一般可達4-8，反應器的高度達到20m左右。整個反應器由第 一厭氧反應室和第 二厭氧反應室疊加而成。每個厭氧反應室的頂部各設一個氣、固、液三相分離器。第 一 級三相分離器主要分離沼氣和水，第 二級三相分離器主要分離污泥和水，進水和回流污泥在第 一厭氧反應室進行混合。第 一反應室有很大的去除有 機能力，進入第 二厭氧反應室的廢水可繼續進行處理，去除廢水中的剩余有 機物，提高出水水質。

2、IC厭氧（塔）反應器部件組成及特點

（2）具有很高的容積負荷率。

由于IC反應器存在著內循環,第 一反應室有很高的升流速度,傳質效果很好,污泥活 性很高,因而其有 機容積負荷率比普通UASB反應器高許多,一般高出3倍以上。處理高濃度有 機廢水,如土豆加工廢水,當COD為10000～15000mg/L時,進水容積負荷率可達30～40kgCOD/（m3d）。處理低濃度有 機廢水,如啤酒廢水,當 COD為2000～3000mg/L時,進水容積負荷率可達20～50kgCOD /（m3d）,HRT僅2～3h,COD去除率可達百分之八十左右。

（2）節省基建投資和占地面積。

由于 IC 反應器的容積負荷率大大高于 UASB 反應器,IC反應器的有 效體積僅為UASB反應器的1/4～1/3,所以可顯著降低反應器的基建投資。由于IC反應器不僅體積小,而且有很大的高徑比,所以占地面積特別省,非常適用于占地面積緊張的廠礦企業。小型的 IC 反應器可以工廠預制,大型的可在現場制作,施工工期短,安裝簡便,且IC反應器的土方量很小,可節省施工費用。

（3）靠沼氣提升實現內循環。

不必外加動力厭氧流化床和膨脹顆粒污泥床的流化是通過出水回流由泵加壓實現強制循環的,因此需消耗一部分動力。而 IC 反應器是以自身產生的沼氣通過絕熱膨脹做功為動力實現混合液的內循環的,不必另設泵進行強制內循環,從而可節省能耗。

（4）抗沖擊負荷能力強

由于IC反應器實現了內循環,處理低濃度水（如啤酒廢水）時,循環流量可達進水流量的 2 ～ 3 倍;處理高濃度水（如土豆加工廢水）時,循環流量可達進水流量的10～20倍。因為循環流量與進水在第 一反應室充分混合,使原廢水中的有害物質得到充分稀釋,降低了有害程度,并可防止局部酸化發生,從而提高了反應器的耐沖擊負荷的能力。

（5）具有緩沖 pH 能力。

內循環流量相當于第一級厭氧的出水回流量,可利用 COD 轉化的堿度,對 pH 起緩沖作用,使反應器內的 pH 保持穩定。處理缺乏堿度的廢水時,可減少進水的投堿量。

（6）出水的穩定性好于IC

反應器的第一、二反應室,相當于上下兩個 UASB 反應器,它們串聯運行,第 一反應室有很高的有 機容積負荷率,相當于起“粗”處理作用,第 二反應室則具有較低的有 機容積負荷率,相當于起“精”處理作用。整個 IC 反應器實際上是兩級厭氧處理。一般情況下,兩級厭氧處理比單級厭氧處理的穩定性好,出水也較穩定。
