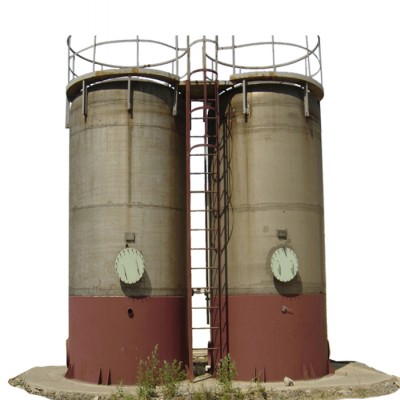

高效臭氧氧化塔

一、概述

       高效臭氧氧化塔，也稱為臭氧反應器、臭氧混合塔、臭氧投加裝置等，是實現臭氧高級氧化反應的關鍵裝置。

目前傳統裝置中，均主要采用曝氣管、曝氣頭、汽水混合器等設備實現臭氧與廢水的混合。臭氧催化氧化塔克服現有臭氧氧化技術的不足，提供一種氣水混合效率高、結構合理、使用安裝方便、適用性廣、耐腐蝕性強的催化氧化塔，可以大大提高臭氧的氧化效率，有效減小運行費用。該臭氧催化氧化塔主要由氧化塔殼體、專有塔內組件及專有臭氧催化劑催化劑組成。專有塔內組件實現了臭氧與廢水的高效混合，裝置的氣水吸收系統采用鈦材質曝氣盤進行臭氧曝氣，增大了臭氧在廢水中的溶解度，結合我公司研制的臭氧催化劑系列產品，保證臭氧的高效利用率。

二、技術特點

1、COD去除率30-80%，脫色、除臭、苯胺去除率100%

2、催化效率穩定，催化劑使用壽命長

3、設備少，控制點少，工藝簡潔，操作簡單

4、膨脹填料塔反應器，高效、結構緊湊、占地少

5、采用綠色氧化劑 ，無二次污染

6、不受鹽度影響

7、操作方便，維護簡單，隨開隨用

三、臭氧催化劑

       以提高臭氧利用效率、增強臭氧氧化能力為目的的高級氧化技術。催化劑采用金屬離子負載型臭氧催化劑。在臭氧催化氧化過程中，污染物通過吸附狀態的氧化反應（有機物和臭氧均被吸附在催化劑表面上，形成相對富集，并發生氧化反應）和非吸附態的氧化反應（溶解的臭氧、催化產生的羥基自由基與水中非吸附態有機物反應）來達到去除有機物的目的，采用催化氧化的工程上最大的方便就是無需催化劑的回收，催化劑表面的污染或催化劑床中雜質通過定期的反洗即可去除。

四、防雷與接地

1、一般原則

防雷、防靜電、保護及工作接地共用一個接地系統，接地電阻值不大于4歐姆。在裝置內和建筑物內要進行總等電位聯結和局部等電位聯結。儀表、PLC系統采用單獨接地，接地電阻不大于1Ω。

2、防雷設計

所有用電設備正常不帶電的金屬外殼、電纜橋架及工藝金屬設備（容器、塔等）均作可靠接地。

3、防靜電接地

爆炸危險環境內的機泵、設備、構架平臺及管線。廠區內輸送可燃性氣體，液體管線的首末端，分支處，直線段每隔50米處；進入裝置區的地上工藝管線，在裝置邊界內側。平行管道凈距小于100mm時，應每隔20米加跨接線。管道交叉且凈距小于100mm時亦應加跨接線，管道接地應在管線未上防腐漆前進行。裝置區的等電位聯結宜采用不大于25m×25m的間隔，所有的金屬物體均應接至等電位聯結的接地線上。

4、接地裝置

地下水平接地體和垂直接地體的材質為鍍銅鋼，鍍銅鋼連接采用放熱焊接。每個裝置界區內有獨立的接地網，并與相鄰裝置等的接地網相連。可利用建、構筑物的基礎內鋼筋作為自然接地體。
