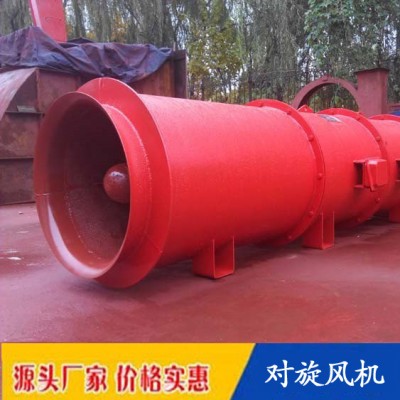

FBD系列礦用隔爆型壓入式對旋軸流局部通風機

1、通風機特點

FBD系列礦用隔爆型壓入式對旋軸流局部通風機(以下簡稱通風機)，是由金河風機在總結國內現有對旋式軸流局扇結構與技術性能的基礎上進行研制、生產的新一代用途廣泛的新型節能局部通風機。該產品具有結構合理、規格齊全、效率高、節能效果明顯、噪音低、送風距離遠等特點。根據不同的通風阻力要求，即可整機使用又可分級使用，從而減少通風時間，節約能源。巷道長度在2000m以內可不移動通風機正常送風，減少了工人的勞動強度，節約通風時間，是煤礦井下局部通風的理想設備。同時，它亦可用于冶金、有色、黃金、化工、造船和陶瓷業等高壓通風場合。

通風機結構特征為礦用隔爆型、對旋、消聲、軸流式，主要用于具有甲烷氣體爆炸性危險的煤礦井下，可供煤礦采掘工作面的中長距離通風。同時也適用于其他礦山的局部通風場合及各種隧道通風。

2、主要用途及適用范圍

通風機正常工作條件為：

1) 主要用于具有甲烷氣體爆炸性危險的煤礦井下，安裝在進風巷道中，與正壓風筒配套使用，作壓入式通風；

2) 介質溫度-20℃~+40℃；

3) 海拔小于1000米；

4) 濕度不大于95％（25℃時）。

3、通風機執行的標準

通風機執行MT222《煤礦用局部通風機 技術條件》和Q/ZFJ002《FBD系列礦用隔爆型壓入式對旋軸流局部通風機》標準。

4、通風機的品種、規格

通風機是系列化產品，規格、品種齊全，詳細請見通風機技術性能及外形安裝尺寸表(表1)。

5、通風機型號的組成及其代表意義

1) 通風機型號的組成及意義

名稱：礦用隔爆型壓入式對旋軸流局部通風機

標注實例：FBD№6.3/2×22

F——表示通風機；B——表示隔爆型；D——表示對旋；№6.3——表示葉輪直徑為6.3dm；

2——表示2臺電動機；22——表示每臺電動機功率為22kW。

6、通風機和電動機的防爆型式、防爆標志

通風機的防爆型式為：隔爆型，防爆標志：ExdⅠ。

電動機的防爆型式為：隔爆型，防爆標志：ExdⅠ。

7、通風機的工作條件

1) 通風機的工作電壓為380/660V或660V/1140V，且不超過額定值的±5%，電源頻率為50Hz。

2) 安設通風機的基礎應牢固，四周無淋水。通風機的進風口邊緣離地面或頂壁的高度應不小于0.3m。

3) 配用風筒應能承受通風機的最高壓力。

4) 通風機即可放在巷道底板使用，也可懸掛在巷道壁上使用。當放在巷道底板上使用時，風機的吸風口(集流器端)不能浸在水或水泥中。

8、通風機的使用壽命及安全性

通風機設計使用壽命不少于5年，第一次大修前的安全運轉時間為13000小時。

本產品設計合理，具有防爆合格證和“MA”安全標志準用證，其配套電機也具有該2證，屬于隔爆型安全產品。

9、通風機對環境及能源的影響

本產品對環境無任何污染，屬于高效節能產品。

二、通風機的結構特征與工作原理

1、通風機的總體結構

通風機系軸流式局部通風機和外包覆式消音器的組合體，二級對旋式通風機主要由集流器、進氣消音器、Ⅰ級主機、Ⅱ級主機、消音擴散器等五部分組成(見圖1)。三級對旋式通風機主要由集流器、進氣消音器、Ⅰ級主機、Ⅱ級主機、Ⅲ級主機、消音擴散器等六部分組成(見圖2)。四級對旋式通風機主要由集流器、進氣消音器、Ⅰ級主機、Ⅱ級主機、Ⅲ級主機、Ⅳ級主機、消音擴散器等七部分組成(見圖3)。

短距離通風時，可采用分級使用的方法(見圖4)，從而減少通風電耗，節約能源。

1— 集流器         2—進氣消音器      3— 隔爆電動機   4— Ⅰ級主機體    5—Ⅰ級葉輪部      6— Ⅱ級葉輪         7— Ⅱ級主機體      8— 出氣消音器     9— 消音內筒       10— 吸音材料

圖1     FBD系列礦用隔爆型壓入式對旋軸流局部通風機

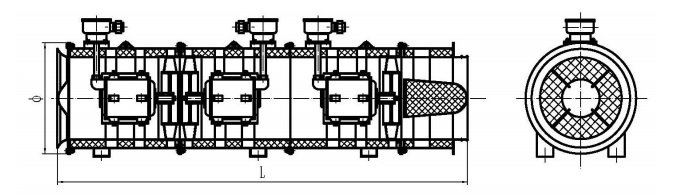

圖2     FBD系列礦用隔爆型壓入式三級對旋軸流局部通風機

圖3     FBD系列礦用隔爆型壓入式四級對旋軸流局部通風機

第Ⅰ級葉輪側后置靜葉型                  第Ⅱ級葉輪側后置靜葉型

圖4 通風機單機使用方式

2、通風機的工作原理

通風機每級均由額定功率相同的隔爆電機驅動，葉輪直接裝在電動機的軸伸上，相鄰級間葉輪旋轉方向相反。氣體進入第一級葉輪獲得能量后，經第二級葉輪加速后再經第三級葉輪或第四級葉輪加速將其排出。后級葉輪兼備著普通軸流式通風機中靜葉的功能，在獲得整直圓周方向速度分量的同時，增加氣流的能量，從而達到比普通軸流式通風機更高的風壓和效率。

本公司生產的礦用隔爆型壓入式對旋軸流局部通風機采用新研制的專利技術《對旋式軸流通風機葉輪組合》，還采用了國內首創專利技術《自動切換裝置》，見圖4。

專利產品《自動切換裝置》安裝在風機出風口，自動實現主輔風機閉鎖，當主風機運行時，在風壓作用下，主風機自動切換裝置自動打開，副風機自動切換裝置自動關閉。

3、通風機的主要部件及其工作原理、工作特性

通風機主要由集流器、主機體和擴散器4個主要單元組成。

集流器由弧形集流口和導流罩構成，其主要作用是降低氣流的局部阻力損失，為主機體創造良好的進氣條件；

主機體由機殼、葉輪和隔爆電機等主要部件組成。機殼是其承載主體，主要作用是保證葉輪和電機的正常運轉，同時兼起消聲器的作用。葉輪是主機產生風流的核心部件，電機是使葉輪旋轉的動力部件。其工作原理是，進入主機體的風流沿軸向流進葉輪，經其加速后方向發生偏轉后流入下一單元；

擴散器由擴散筒和導流罩構成，主要作用是降低氣流的出口局部阻力損失，提高通風機的有效做功能力，風流通過它沿軸向排出通風機，同時兼起后消聲器的作用。
