一、概述

新型FKZ、FBCDZ(K、DK)系列礦用節能軸流通風機，是在原K系列礦用節能風機的基礎上，通過技術改進、完善結構，提高效率和擴大機號而設計成功的。該系列風機運轉效率更高、噪聲更低，性能范圍更大，與礦山通風網路匹配效果更好，因此節電效果更為顯著。同時主風筒內設有穩流環防喘振裝置，特性曲線無駝峰，可保證多風機聯合工作的穩定性，風機在任何阻力狀態下都可穩定運轉。

為擴大該系列風機的性能覆蓋范圍，滿足各類大中小型金屬礦山的通風需要，使低、中、高阻力和大、中、小風量的各類型通風網路，均可選到在高效區運轉的主扇、輔扇和多級機站風機，該系列風機采用多種輪轂比、單機和對旋兩種結構型式（即分為FKZ、FBCDZ(K40、K45和DK40、DK45、DK54、DK62)六種。FKZ(K)系列分別采用4、6、8極電機為三種轉速，FBCDZ(DK)系列分別采用4、6、8、10和12極電機為5種轉速，總共可組成700個規格型號，加上輪轂可從0.40～0.62之間連續變化，總共可組成16000個規格型號，形成了一個龐大的風機系列群，可與全國任何金屬礦山的通風網路合理匹配，從而獲得運轉高效率。

新型FKZ(K)系列和FBCDZ(DK)系列風機性能范圍和主要技術參數，分別見表1～表2。表中所列參考重量為包括電機和擴散器的整機重量。

FKZ(K)系列礦用節能軸流通風機結構示意圖和外形尺寸表，分別見圖5和表3、表4。

FKZ(K)系列系列礦用節能軸流通風機結構示意圖和外形尺寸表，分別見圖6、圖7和表5、表6、表7。

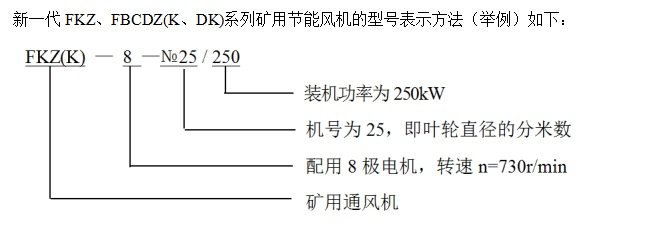

新一代FKZ、FBCDZ(K、DK)系列礦用節能風機的型號表示方法（舉例）如下：

二、風機型號新、舊表示方法的對應關系

根據國家有關文件規定，我公司將原有K40、K45、DK40、DK45等多種系列的通風機型號進行了統一標示。風機型號新舊表示方法對應關系如下表：
