一、用途與特點

GG0.5-15～GG20-15通風機和GY0.5-15～GY20-15引風機是0.5t/h～20t/h工業鍋爐配套的專用通引風機。隨著“三廢”治理要求日趨嚴格，對鍋爐排塵和鍋爐熱效率的要求也相應提高，因而，對鍋爐所配風機也隨之有了更高的要求。經實地考察和科技人員精心設計，本廠推出了1t/h～20t/h鍋爐配套風機。

本系列風機的特點是：效率高，性能曲線平坦，高效運行區域寬廣。

二、型式

1、通、引風機做成單吸式，可制成右旋和左旋兩種型式。從傳動端一側正視風機，葉輪按順時針方向旋轉者成為右旋風機，以“右”表示，反之，稱左旋風機，以“左”表示。風機出口角度通常制成左、右0°、45°、90°、135°、180°、225°，用戶要求特殊出口方向時可在訂貨時說明。

2、風機的傳動方式：GG0.5-15、GG1-15、GG2-15、GG4-15的傳動方式為A式，GY0.5-15、GY1-15的傳動方式均為C式，其它均為D式。

三、結構特征

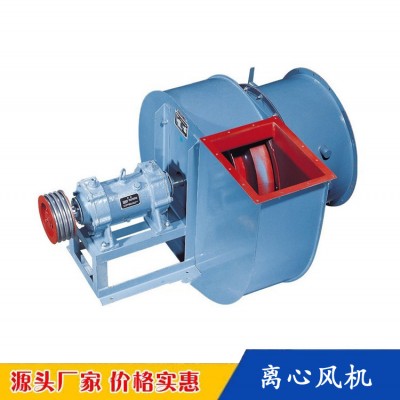

離心式風機主要由葉輪、機殼、機架、進風口、傳動組、調節門等組成。

1.葉輪：由弧錐形輪盤、葉片和平板形輪盤焊接而成，與輪盤牢固鉚接成整體結構。葉輪靜、動平衡校正和超速試驗，運轉平穩可靠。

2.機殼：普通鋼板焊接而成的蝸形整體結構。

3.進風口：制成收斂式流線型整體結構，用螺栓固定于機殼入口側墻板或蓋板法蘭上。

4.調節門：通、引風機均配以花瓣式調節門，用以調節風量大小，調節門采用傳動結構，轉動靈活方便，調節范圍由90°(全閉)到0°(全開)。從進風口方向看，調節門手柄位置一般在右側。右旋風機，手柄由下向上推是由全閉到全開。左旋風機，手柄由上向下拉是全閉到全開。

5.機架：型鋼焊接而成。

6.傳動組：由主軸、聯軸器、軸承箱組成(A式無傳動組)，主軸由優質鋼制造，采用滾動軸承，軸承箱上裝有溫度計和油位指示器，潤滑油采用30號機械油，油量以標示為準。出廠時傳動組一般無油。

四、選擇與應用

風機的性能以風量、風壓、主軸轉速、軸功率和效率等參數表示之。性能表中所給性能，通風機按氣體溫度t=20℃，大氣壓P0=101325Pa，氣體密度ρ=1.2kg/m3計算;引風機按煙氣溫度t=200℃，大氣壓P0=101325Pa，煙氣密度ρ=0.745kg/ m3計算。性能表中的性能均指設計條件下的性能，訂貨時以性能表為準。如果風機使用條件與性能表規定的條件不符時，按有關公式換算。
