一、概述

產品特點：

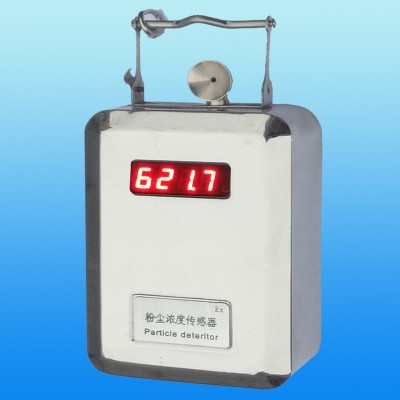

HDL-GCG1000C型粉塵濃度傳感器可直讀空氣中粉塵顆粒物質量濃度。該傳感器根據 MT/T1102-2009《煤礦用粉塵濃度傳感器》和 Q/LBT002-2012《GCG1000 粉塵濃度傳感器》及 CB3836-2010 標準中 ExibI 等級防爆設計，吸收消化了國內外的測塵技術，利用光折射原理對粉塵進行檢測，由微處理器對檢測數據進行運算直接顯示粉塵質量濃度并轉換成數據信號輸出，供礦井監測系統或其他測控系統使用。該傳感器由采樣頭、檢測裝置、單片機系統及抽氣系統組成，具有攜帶方便、測量快速準確、檢測靈敏度高、性能穩定、維護簡單等特點。由于采用激光技術及高可靠抽氣系統等新技術，使該傳感器更具質量與技術優勢。

        主要用途及使用范圍：適用于煤礦及其它有爆炸危險性的作業環境中現場連續監測其大氣中的總粉塵濃度。能準確及時地反映粉塵作業場所中粉塵的污染狀況。

二、主要技術指標

1、測定原理：光散射原理

2、可測物質：0-200um范圍粉塵（含有瓦斯或煤塵爆炸危險的煤礦井下或其他粉塵作業場所的粉塵質量濃度）

3、流量誤差：≤±10%

4、量程范圍：0.01mg/m3～1000mg/m量程可定制

5、顯示方式：四位 LED 數碼管

6、信號輸出：(200～1000)HZ 頻率信號，或RS485 接口、4-20mA電流信號或者可定制0-10V 。

7、報警輸出：開關量

8、工作電壓： 24VDC（±10%）

9、采樣流量：2L/min

10、外形尺寸：270x145x73mm

11、重量：1.6kg

12、防爆形式：Ex ib IIC T6  Gb/Ex  ibD 21 T80

13、使用環境：溫度：-40～60℃，相對濕度：<90%；大氣壓：80 kPa～110kPa；

含有瓦斯或煤塵爆炸危險的煤礦井下或其它粉塵作業場所。

三．應用范圍：

　　 HDL-GCG1000C型粉塵檢測儀適用于煤礦及其它有爆炸危險性的作業環境中現場連續監測其大氣中的總粉塵濃度。能準確、及時地反映粉塵作業場所中粉塵的污染狀況。

   煤礦作業區

堆煤廠，煤粉倉庫，磨煤車間

鋁粉，鎂粉，礦粉加工車間，制品車間，金屬打磨，拋光車間

面粉，玉米粉，淀粉，飼料，糧食加工車間

四、原理說明

圖 1 為HDL-GCG1000C型粉塵濃度傳感器的原理圖。被檢測的含塵空氣在采樣泵的吸引下定量進入檢測器的信號采集系統。粉塵量被轉換為光電信號（該信號與粉塵濃度成一定的比例關系）光電信號經專用電路對其進行校正補償后提供微處理器，微處理器對信號進行運算后直接顯示出粉塵濃度和輸出測試結果。
