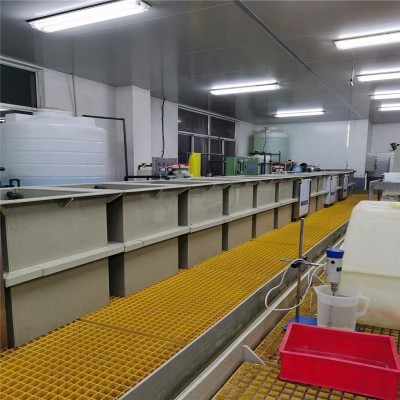

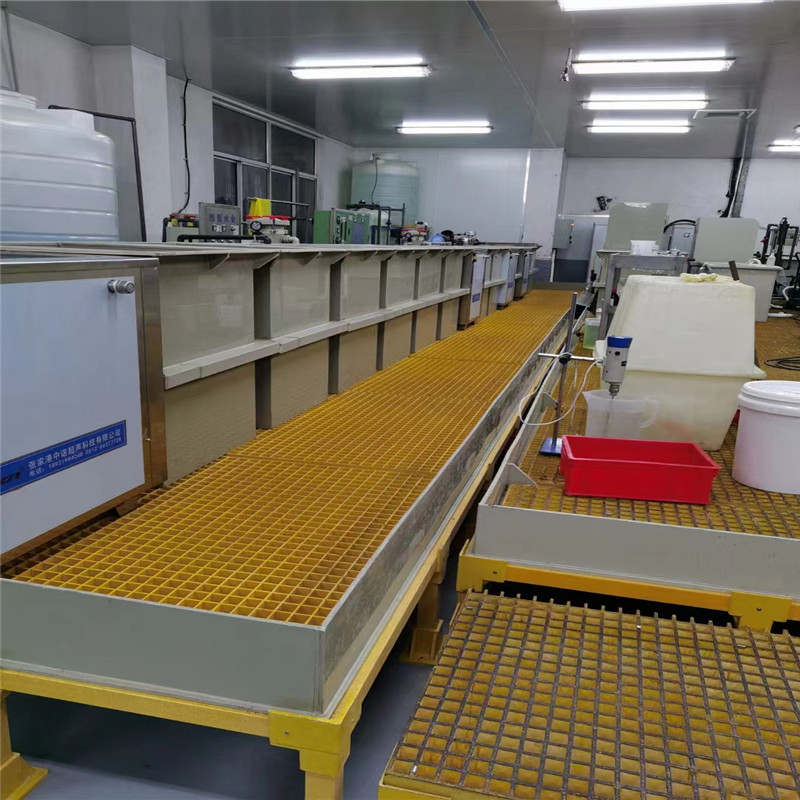

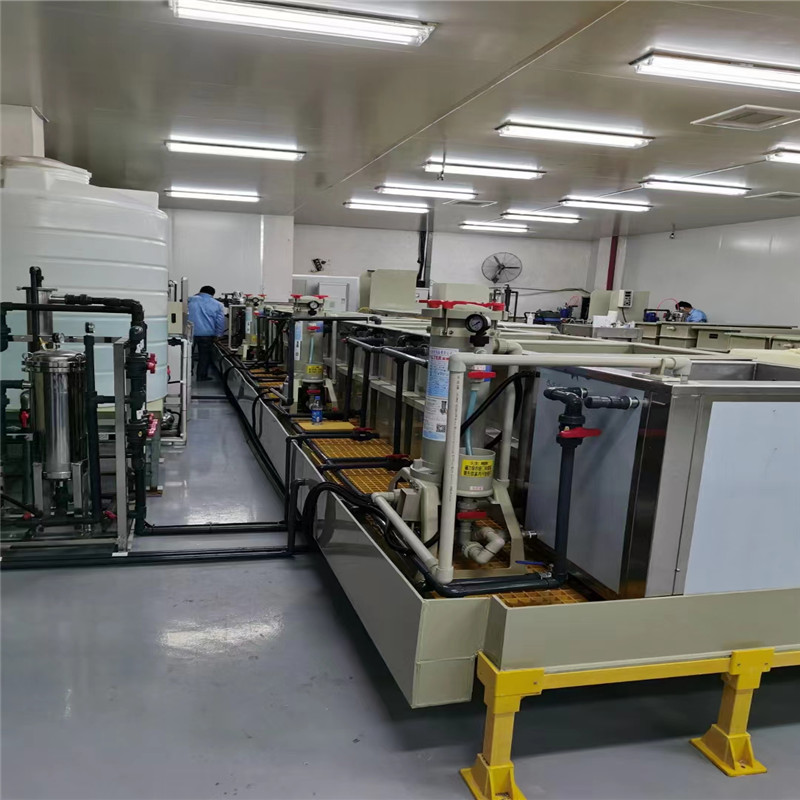

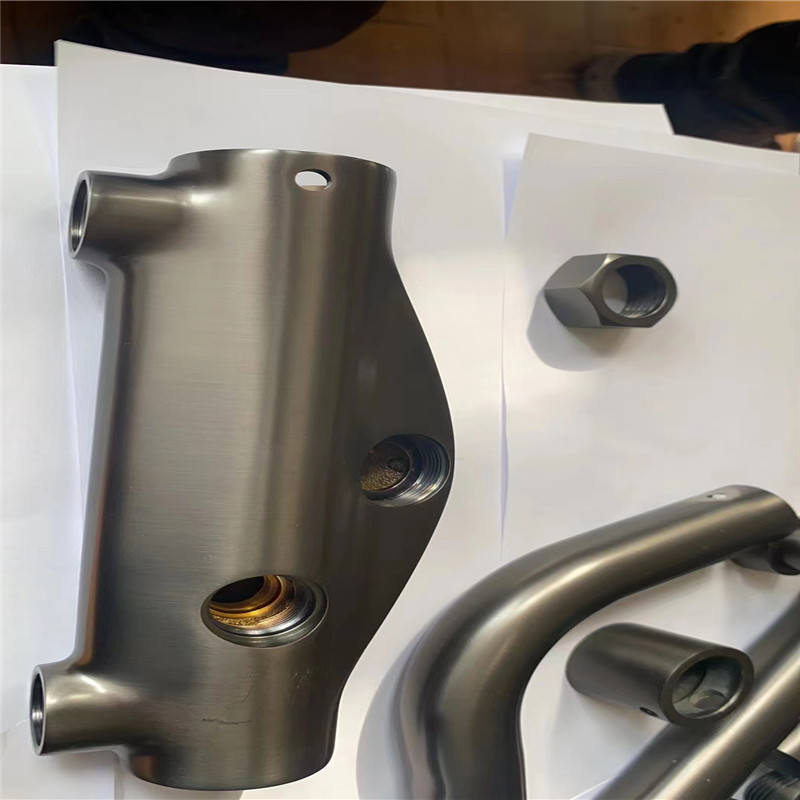

電泳設備

電泳涂裝采用的是定電壓法，電泳設備相對簡單，易于控制。電壓對漆膜的影響很大；電壓越高，電泳漆膜越厚，對于難以涂裝的部位可相應提高涂裝能力，縮短施工時間。但電壓過高，會引起漆膜表面粗糙，烘干后易產生“橘皮”現象。電壓過低，電解反應慢，漆膜薄而均勻，泳透力差。電壓的選擇由涂料種類和施工要求等確定。一般情況下，電壓與涂料的固體分及漆溫成反比，與兩極間距成正比。鋼鐵表面為40～70V，鋁和鋁合金表面可采用60～100V，鍍鋅件采用70～85V。

電泳時間

漆膜厚度隨著電泳設備時間的延長而增加，但當漆膜達到一定厚度時，繼續延長時間，也不能增加厚度，反而會加劇副反應；反之，電泳時間過短，涂層過薄。電泳時間應根據所用的電壓，在保證涂層質量的條件下，越短越好。一般工件電泳時間為1至3分鐘，大型工件為3至4分鐘。如果被涂物件表面幾何形狀復雜，可適當提高電壓和延長時間。

涂料溫度

涂料溫度高，成膜速率快，但漆膜外觀粗糙，還會引起涂料變質；溫度低，電沉積量少，成膜慢，涂膜薄而致密。施工過程中，由于電沉積時部分電能轉化成熱能，循環系統內機械摩擦產生熱量，將導致涂料溫度上升。一般漆液溫度控制在某些方面15～30℃。

涂料的固體分和顏基比

市售的電泳涂料的固體分一般為50%左右，施工時，需用蒸餾水將涂料固體分控制在10%～15%。固體含量太低，漆膜的遮蓋力不好，顏料易沉淀，涂料的穩定性差。固體分過高，粘度提高，會造成漆膜粗糙疏松，附著力差。一般顏基比為1比2左右，高光澤電泳涂料的顏基比可控制在1比4。由于實際操作中，涂料的顏料量會逐漸下降，必須隨時添加顏料分高的涂料來調節。
