電液動平板閘門、 全自動液壓糾偏器

電液動平板閘門適用于煤倉（或其它物料倉）下裝車用，屬于間斷性裝車閘門。結構形式為液動扇形閘門，操作簡便，靈活可靠，是理想的裝車設備。

帶式輸送機經過很多年的發展，已被電力、冶金、煤炭、化工、礦山、港 口等行業廣泛采用，是成為各國爭先發展的行業。由于皮帶機安裝基礎 不牢 、運轉不靈、負荷變化、落料沖擊的變化等因素，會出現皮帶運行跑偏的現象。

皮帶跑偏時皮帶與驅動輪接觸產生動力，從而帶動油泵加壓通過油路傳送給閥體后進入油缸，使油缸活塞桿伸縮，帶動調偏托輥架來修正皮帶。此時調偏托輥架的運動方向與皮帶形成一定的角度，調偏托輥與正在跑偏的皮帶產生摩擦，使皮帶保持居中運行，從而達到自動修正皮帶跑偏的目的。

液壓糾偏器的特點

液壓全自動皮帶調偏裝置對中裝置有上、下條形托輥的功能和獨特的液壓校正功能于一身，因此具有高效校正速度。自動檢測此時跑偏予以校正，使皮帶始終處于合理狀態運行，因而抵消皮帶機因安裝不當、運轉失靈、特料沖擊、負荷變化、皮帶斷面間伸長率不均勻等現象。液壓全自動皮帶調偏裝置是調心論的摩擦旋轉產生動力，故無需電源，自動調整、自動校正，具有結構簡單、性能可靠、安裝方便等特點，采用全封閉結構，故能在任何惡劣環境下正常工作。

液壓糾偏器的工作原理

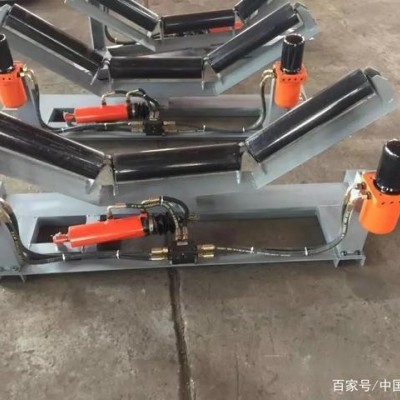

液壓全自動皮帶調偏裝置是由調心輪與油泵組成的調心輪復合泵、集成塊和油缸組成組合油缸、油管機及支承支架構成。當皮帶居中運行時，皮帶與左右兩只條形輪復合泵下接觸屬于正常運行，如果皮帶在運行偏左時，啟動左側調心輪復合泵，調心輪一面產生反向推力，把皮帶推向中間一面，隨著皮帶運行帶動皮帶油幫轉動產生壓力，油經管道至組合油缸，推動油塞帶動（上或下）調心托輥向前偏轉，驅使皮帶向右跑而居中。反之，皮帶偏右時，右邊的調心輪復合的一面把皮帶向中推，一面旋轉產生壓力油組合拉動活塞桿帶動（上或下），調心托輥向后偏轉驅使皮帶向左跑而居中。

選型說明

液壓全自動皮帶調偏裝置分為上和下兩系列；

可根據皮帶傳送機的單向運輸和雙向運輸的工作方式選型參考四型號說明；
