概述

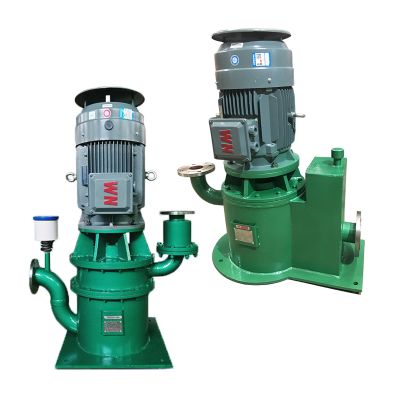

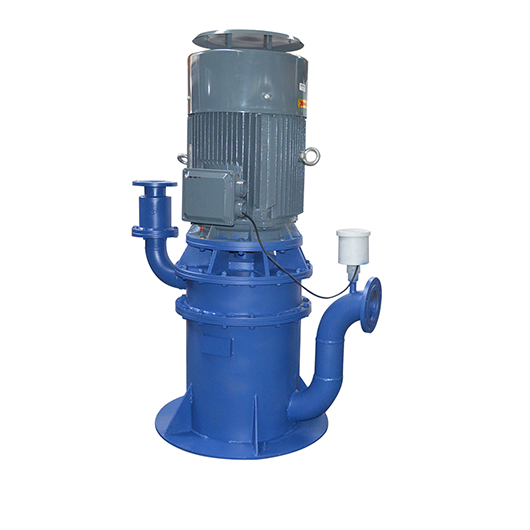

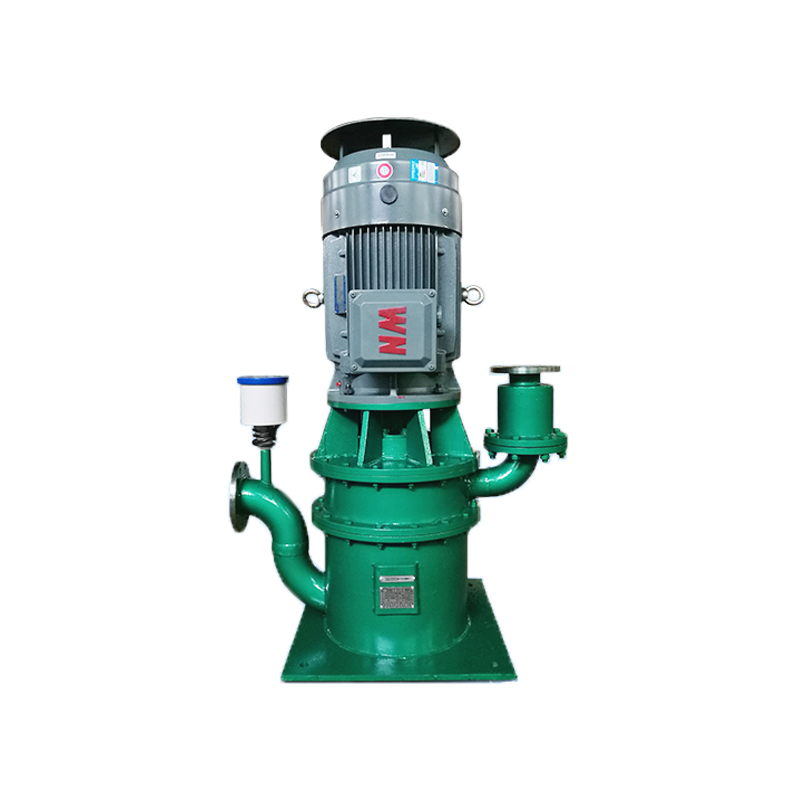

　　WFB系列無密封自控自吸泵，具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產321、304、316、316L、A3、PP（增強聚丙烯）等多種材質的系列整機，五種不同造型共一千余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用，深受用戶的好評。

獨特的優點

　　1、本公司采用“泵用連環式多面離心密封裝置”，革除了傳統水泵的填料密封、盤根密封、機械密封、徹底制服了“跑、冒、滴、漏”，是替代各種長軸液下泵、潛水泵等理想的設備。

2、運行過程中密封裝置不摩擦，無麿損，使用壽命較同類產品長。

　　 3、移植真空泵原理，自吸性能穩定可靠，特別是采用“電動空氣控制閥”，真正實現了“一次引流，終生自吸”。

　　 4、振動小，噪音低，移動靈活，拆卸簡便、易于安裝，不需地腳固定。

　　 5、具有優越的自控功能，可與高科技領域和高度自動化系統配套使用。

選型方法

  50WFB-AD1

  50——泵進口口徑

  WFB——無密封自控自吸泵

  AD1——性能分類

  水泵的法蘭采用中華人民共和國國家標準制造。標準代號GB9115.2-88；GB9115.3-88。非金屬材質水泵的法蘭壓力0.6MPa；金屬材質水泵的法蘭壓力1.0MPa。

具體性能參數請告訴我們，我們有專業的人士來為你答疑解惑，滿足客戶需求。

WFB型泵使用須知

（一）水泵部分

（1）安裝完畢，從“引流口”灌滿排注的介質，作“首次引流”，以后使用不必引流。請擰緊“引流口”并帽，防止漏氣而影響自吸。

（2）適應顆粒指標（單位mm）

吸液口直徑 50以下 50-100 50-200 200-300 300-400 400以上

顆粒直徑 ＜3 ＜4 ＜4.5 ＜5 ＜6 ＜7

（3）必須安裝隨機配備的吸液口底部緩沖板結構濾網，防止超標顆粒吸收而損壞水泵和影響自吸功能。

（4）輸送濃硫酸時禁止用水作引流，防止造成人身和設備事故。

（5）啟動前必須檢查水泵主軸是否靈活，用點動方式檢查運轉方向是否與轉向標記一致。

（6）不可將吸、出液管道的重量支撐在水泵出液口法蘭上，而應固定在支撐架上（支架用戶自備）。管道連接各部位必須緊密、不漏氣，否則影響自吸功能和流量揚程。

（7）排注有結晶或沉淀物質的液體時，如一段時間內停泵不用，應從“放空口”排盡泵腔內引流液，防止結晶或沉淀物滯留泵腔內，二次啟動時造成損壞。再次使用時按第（1）條重做“引流”。

（8）排注無結晶、沉淀物介質，如長時間停泵再用，啟動前，請從“引流口”檢查引流液是否充足，如不足，請補足后才能自吸。

（9）輸液時，流量、揚程（壓力）、吸程三項指標，必須嚴格控制在選定型號所規定的范圍內。否則，將導致電機超電流波動而影響正常運行。

（10）如在低于地面的容池和容器中使用，請參考“安裝、操作示意圖”（一）。

（11）如將水泵置于液面以下的環境中使用，請參考“安裝、操作示意圖”（二）。

（12）如給高位槽或水塔供液時，請參考“安裝、操作示意圖”（三）。

（13）排注產生氣泡、比重大、揚程高和出液管路系統水柱靜止壓力大的介質時，為了加快排氣速度，縮短自吸時間，請參考“安裝、操作示意圖”（四）之提示B程序。

（14）如在利用池水的消防系統中使用時，為了大限度的縮短出水時間，請參考“安裝、操作示意圖”（五）。

（15）替代管道泵和封閉式循環系統中使用時，請參考“安裝、操作示意圖”（二）。

（16）“引流口” 、“溢流口” 、“放空口” 、“自吸排氣裝置” 、“戶外罩”均與安裝尺寸和系統連接無關。“自吸排氣裝置”只在垂直揚程高且出液管路系統水柱靜止壓力大的情況下啟用，一般工藝環境則不需啟用。

（17）本泵是真空泵原理圖自吸。如設計使用在“對出液速度有絕對要求的環境中” ，安裝時不可擴大水泵的吸液管直徑，否則將影響吸液速度（無“絕對速度要求”的除外）。

（二）電動空氣控制閥部分

（1）非專業電氣工作人員，請勿打開護罩，以防觸電事故。

（2）更新或維修后安裝時，電纜務必與水泵電機接線柱連接可靠。

（3）閥體的封漆部分，請勿隨意拆動。維修人員在拆開之前，請注意定位標記，以便正確復位。

（4）和水泵連接的管絲口，必須扎緊不漏氣，否則影響自吸。

（5）每半年在導軸和導套內加一次縫紉機潤滑油，請參考“安裝、操作示意圖”（六）。

（6）“水泵部分”的（11）和（15）兩種環境，不宜選用本閥。

（三）自動控制裝置部分

凡配套本機自控裝置的用戶，屆時另行提供線路圖，并請注意以下事項：

（1）非專業電氣工作人員，請勿打開屏門，以防觸電事故。

（2）本裝置為三相供電，電壓380V，頻率50HZ。必須在進線回路中加裝斷路保護等。

（3）電源
