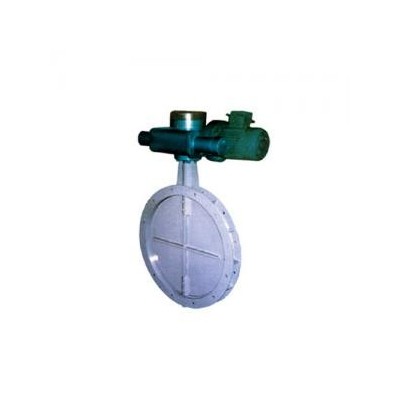

本系列蝶閥是專門為通風除塵管道設計的。結構短、重量輕，使用維修方便，以其多樣的外形和結構可以適應各種形狀的管道和不同的使用要求，本閥廣泛應用于工礦企業，城建人防設施的排煙、除塵、通風采暖系統中做調節和控制風量之用。本系列蝶閥有圓形蝶閥、矩形單葉片，多葉片等形式，還可應用戶要求設計和制造其它形式的輕型通風蝶閥。該閥采用本公司產品DYHQ系列電液回轉器(電液頭)驅動蝶閥完成啟閉動作。本閥可進行現場控制，也可進行遠距離集中控制，還可將信號輸入計算機進行程序控制，電液回轉器設有手一電切換裝置，必要時可以手動操作。詳見本公司電液回轉器(電液頭)樣本說明書。

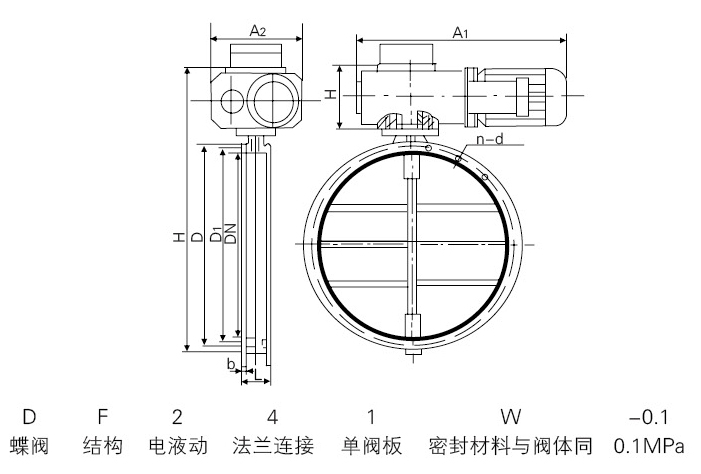

※外形結構及型號編制規則

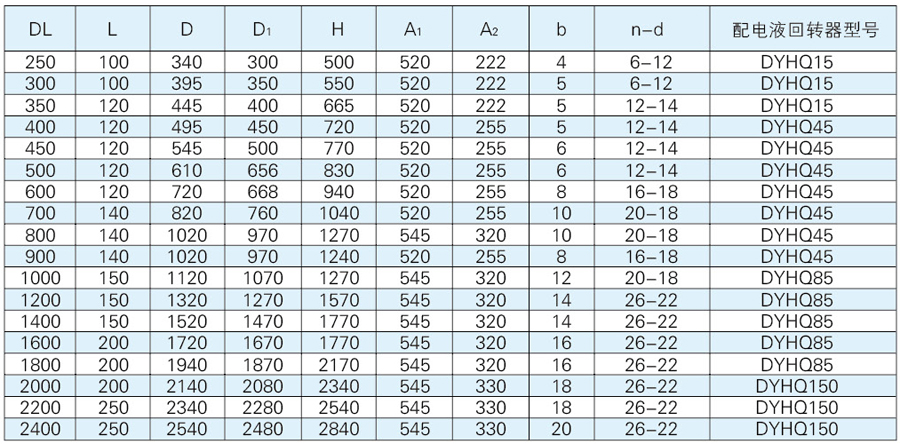

※主要結構尺寸參數
