本文件由浙江省泵閥產品質量檢驗中心牽頭組織制定、球豹閥門有限公司、青田球豹閥門配件有限公司、麗水歐意閥門有限公司、浙江省泵閥產品質量檢驗中心、浙江省泵閥行業協會、浙江省閥門標準化技術委員會。本文件規定了球閥球體的術語和定義、結構型式、基本要求、技術要求、試驗方法、檢驗規則、標識、包裝和貯運及質量承諾。

本文件適用于公稱壓力PN16～PN400、Class150～Class2 500，公稱尺寸DN10～DN1 400、NPS3/8～NPS56 的直通鋼制鍛造的球閥球體（以下簡稱球體）

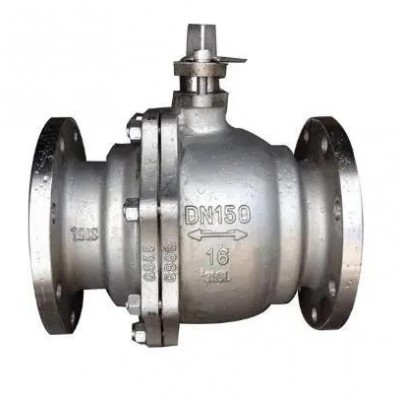

球閥密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬的球閥。球閥的結構形式分為浮動球式和固定球式，連接形式為法蘭連接、焊接連接及螺紋連接。

硬密封球閥，手動鑄鋼硬密封球閥體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，最高硬度可達HRC78。閥座密封面的處理，最高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。

由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,在低壓條件下，可以在閥座密封面與球體之間設計有密封脂注入系統。

球閥球體、球閥球芯、不銹鋼球體、不銹鋼球芯、球體、球芯、全焊接球閥球體、硬密封球閥球體、焊接球閥球芯、硬密封球閥球芯

操作使用

編輯 播報

1）操作前須確認管路和閥已被沖洗過。

2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。

3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
