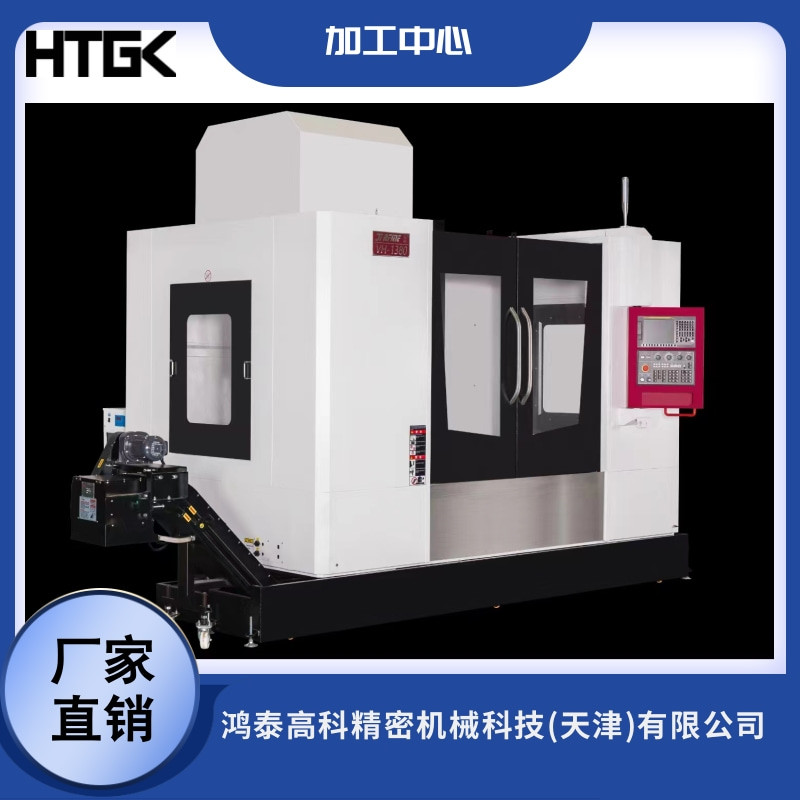

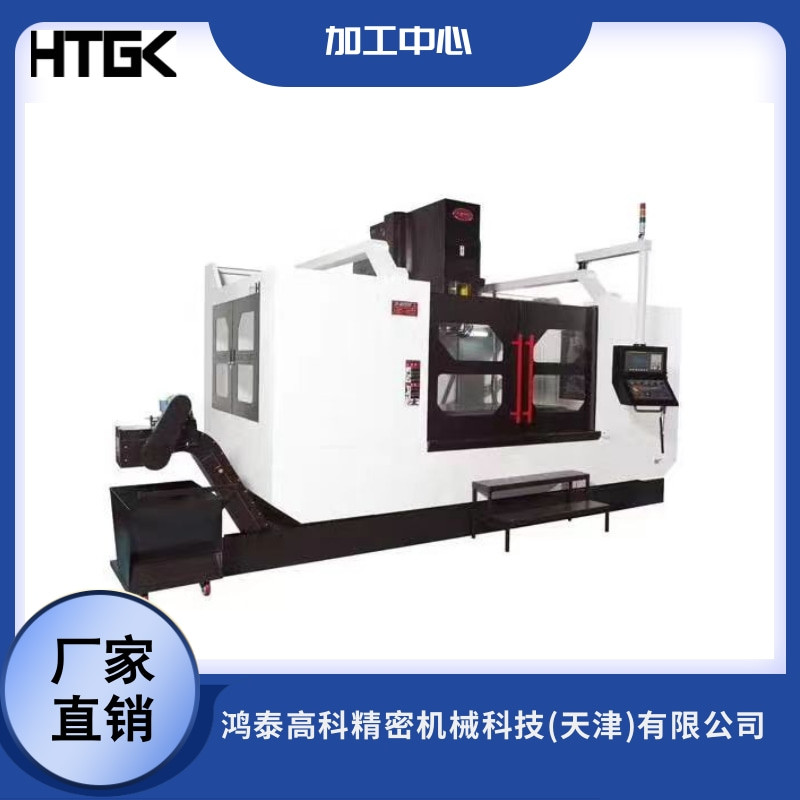

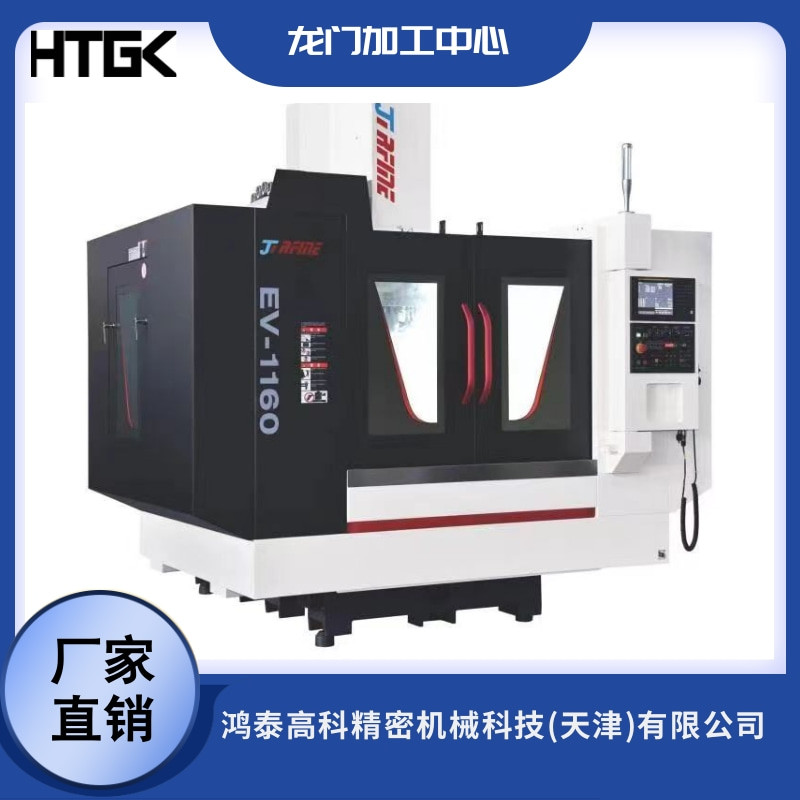

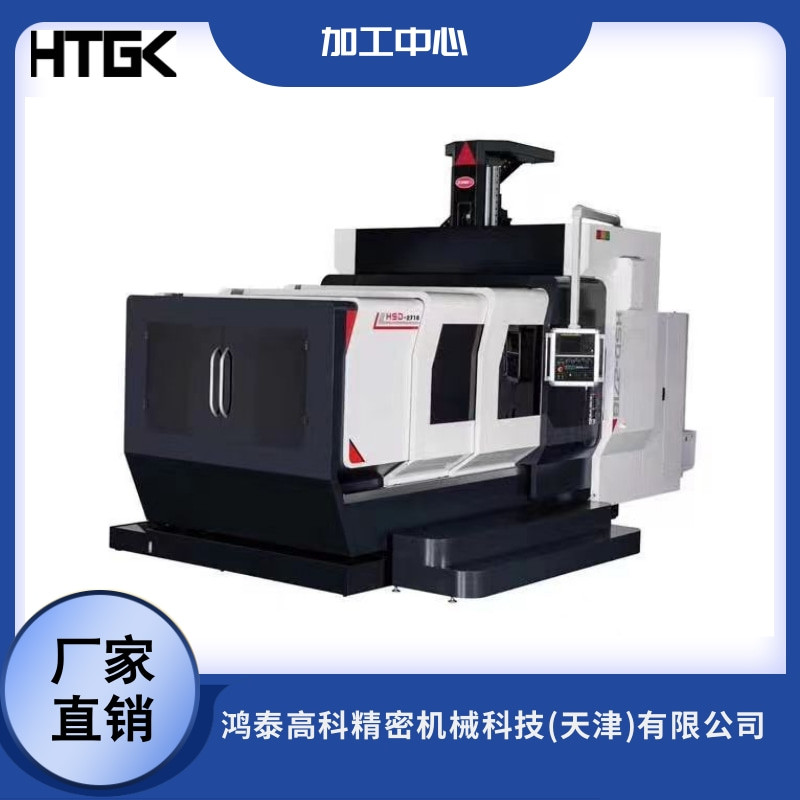

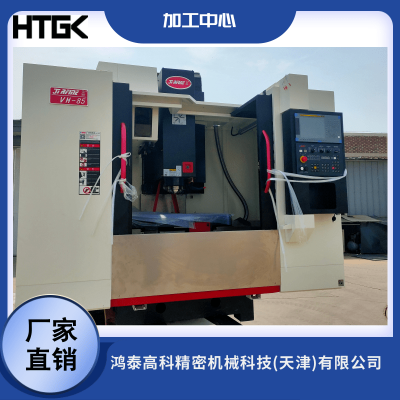

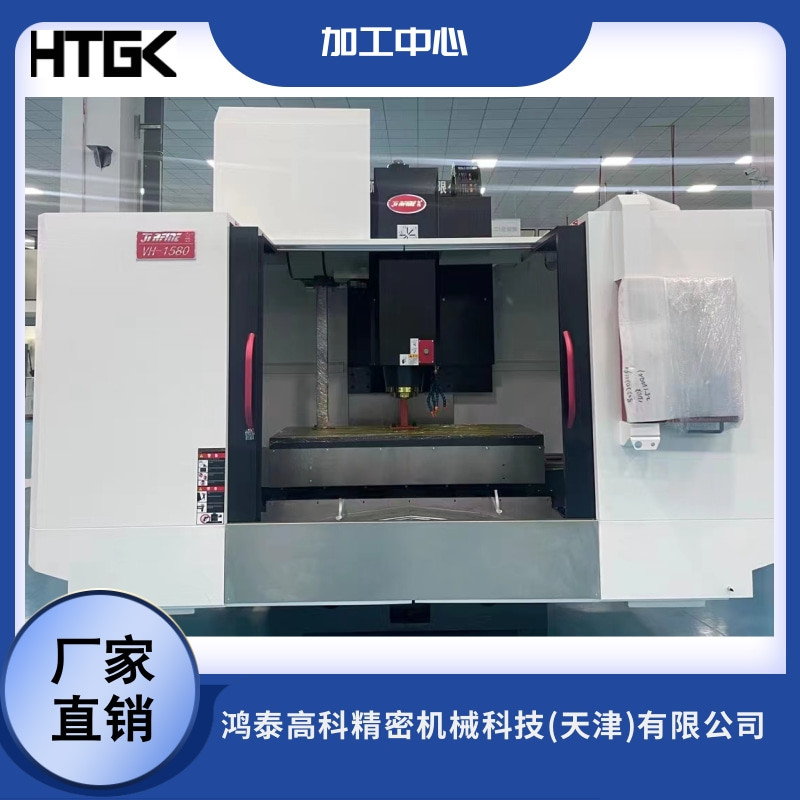

加工能力

（Capacit）

最大回轉直徑Bed swing over diameter

mm

￠500

最大加工直徑×長度Max Turningdiameter×length

mm

￠350×360

主軸通孔直徑

mm

￠62

最大棒料加工直徑Max. bar working diameter

mm

￠50

最大支持質量

Kgf

200

主  軸（spindle）

主軸最高轉速Spindle speed（Max.）

rpm

4500

主軸端部形式Spindle nose

KSA

A2-6

主軸CS分度CS spindle index angle

deg

（360°）0.001

卡盤尺寸Chuck size

inch

8″中實(中空)卡盤

進  給

（Carriag）

最大行程Max. traverse

X軸（X-axis）

mm

210

Z軸（Z-axis）

mm

380

快速移動速度Rapid traverse feed

X軸（X-axis）

m/min

30

Z軸（Z-axis）

m/min

36

刀  塔

（Tooling）

安裝刀具數量Max.gang No. of tool stations

ea

12

換刀時間Indexing time(one)

sec

0.2

外徑刀桿高度OD tool height

mm

20X20

內徑刀桿最大直徑Boring bar diameter

mm

￠32

電  機

（Motors）

主軸電機Main spindle motor(選配)

kw

11(12)

進給伺服電機Servo motor

X軸（X-axis）

kw

1.5

Z軸（Z-axis）

kw

2.3

其  它

（Others）

機床總功率Electric power supply

KW

21

冷卻箱容量Coolant  tank capacity

L

150

油潤滑裝置容量Lubrication tank capacity

L

1.8

機床高度Machine height

mm

1650

占地面積Floor space

長度Length

mm

2100

寬度Width

mm

2800

機床總重量Machine weight

kg

3500

控制軸數 Controlled axes

5軸（NC軸+主軸）

同時控制軸數4軸 4-axis simultaneous control axes

定位軸

標準X，Y，Z，A，B

插補

直 線

X，Y，Z軸（X，Y，Z可作補償）

圓 弧

X-Y，X-Z，Y-Z平面間（X，Y可作補償）

附加軸

X，Y，Z中一軸與A，B軸中一軸

最小指令單位 Minimum Instruction Unit

0.1um

最小控制單位 Minimum control unit

0.001nm

顯示 Monitor

10.4”彩色顯示單元

電機 Motor

三倍過載能力帶絕對值編碼器（編碼器位置永不丟失）

最大程序存貯容量 The maximum storage capacity of the program

3MB

外部通信功能 External communication function

以太網及RC232接口

輸入方式 Input

MDA，自動，手動，手輪，回原點（絕對），REPOS

編程方式 Programmatically

在線ISO語言編輯/programGUIDE循環/SHOPMILL工步式編程（SHOPMILL工步式編程為選配）

最大PLC編程存貯容量 The maximum storage capacity of PLC programming

24000步

插補機能 Interpolation function

直線，經過中心點和中點的圓，螺旋,精優曲面，高速設置等

預讀程序段數量 Number of pre-read block

150

刀具/刀沿最大數 The tool / knife along the maximum number of

128/256

手動移動倍率 Manually move the magnification

0.1/0.01/0.001mm

輔助功能 Accessibility

M，T，S

最小設定和移動單位 Minimum setting and mobile units

1um/X,Y,Z

數據保存 Data Retention

內存數據掉電永不丟失

進給倍率 Feed override

0%-120%

快進倍率 Fast forward rate

0%-120%

輸入輸出接口 Input-outputinterface

以太網及RC232接口，CF卡、USB存儲備份

顯示語言 Display Language

中(英，日，德，韓)等

1.

腳踏控制開關 foot Hyd. switch

1套One set

2.

液壓夾緊機構 Hyd. clamping lever agencies

1套One set

3.

集中潤滑裝置Centralized lubrication device

1套One set

4.

冷卻系統 Cooling System

1套One set

5.

工作燈 Work light

1套One set

6.

三色燈Three-color lights

1套One set

7.

主軸定向 Spindle orientation

1套One set

8.

水平橋板 Level deck

1個one ea.

9.

過濾海綿 Filter sponge

2個one ea.

10.

機床固定件 Fixings

1套One set

11.

刀具標配 Standard tool

1套One set

12.

安全門鎖Safety door lock

1套One set

13.

地腳盤 Mounting plates

1套One set

14.

工具 Tools

1套One set

15.

RC232接口模塊 RC232 Interface Module

1套One set

16.

8寸中實油缸卡盤 8-inch solid cylinder chuck

1套One set

1.

水箱+后出式排屑器 chip conveyor

1套One set

2.

鐵屑斗Accumulate crumbs car

1套One set

3.

8寸中實油缸改8寸中空油缸

1套One set

4.

手動液壓尾座或可編程伺服尾座

1套One set

5.

6.

7.

8.

9.

數控系統

德國

西門子

828D

主軸電機

德國

西門子

X、Z軸伺服電機

德國

西門子

主軸

中國

自產

       刀塔

中國

自產

主軸軸承

日本

NSK

日本NSK

絲桿軸承

日本

NSK

日本NSK

X/Z軸直線導軌

日本

THK

寬度28mm

X/Z軸滾珠絲桿

日本

THK

直徑32mm

中空回轉油缸

韓國

三千里

中空液壓卡盤

韓國

三千里

液壓刀塔

中國

自產

自動潤滑系統

中國

流變

冷卻系統

中國

四川

照明系統

中國

蘇州

報警燈

中國

蘇州

電氣

法國

施耐德

溫度

17℃~25℃（運行時）

0℃~60℃（運輸時）

允許范圍15℃~40℃

理想溫差±2℃

濕度

20℃時40%~70%

無結露

振動

0.5G以下
