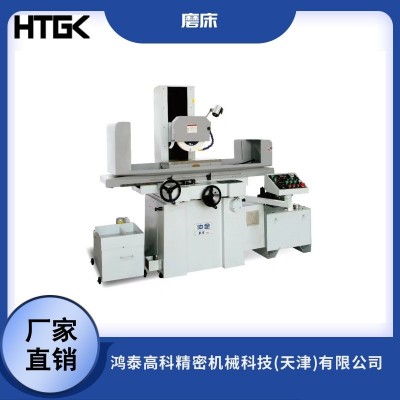

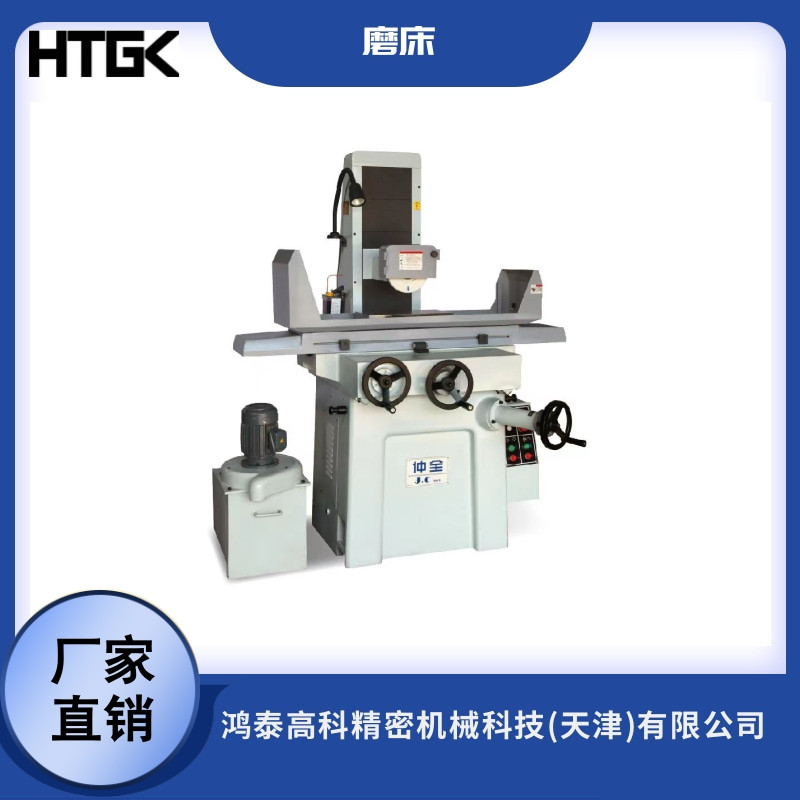

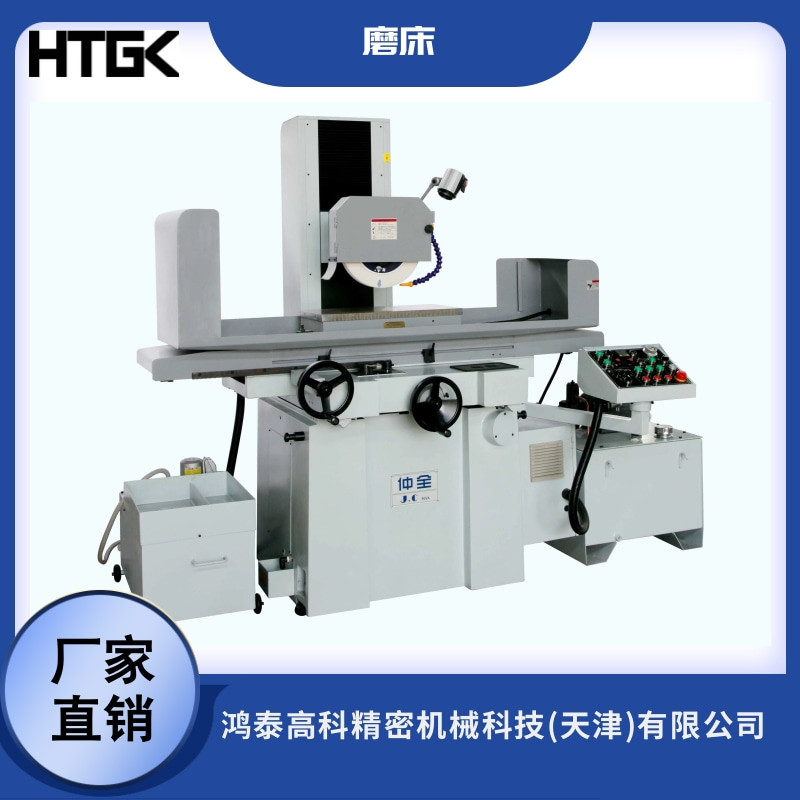

JGS-818AHD自動平面磨床

JGS-818AHD左右、前后自動，上下自動進給平面磨床簡介：

JGS-818AHD平面磨床是一款適用于精密加工的平面磨床。并具有Z軸自動進給、Y軸分段調速等功能。該設備采用十字鞍座移動模式。工作臺的左右往復運動采用液壓傳動、鞍座的前后運動采用伺服電機通過皮帶驅動滾珠絲杠傳動，磨頭的上下運動采用伺服電機通過渦輪蝸桿驅動上下絲桿傳動。

本機采用PLC控制系統，具有磁力強弱調節功能，能在一次安裝工件的情況下完成平面或切槽的自動磨削，Z軸上下可自動進給，也可手動進給及快速升降。

三、機床主要工作精度：

標準試件45#鋼調質;50*50圓柱料(五件)整個工作臺面任意放置.

工件等厚度(五塊)          ≤ 0.005mm

       工件表面光潔度            ≤Ra0.4um

四、機床主要技術規格：

五、AHD機型操作面板：（以下圖片為參考圖片，以實物為準）

七、主要零部件及供貨商：

（1）主軸馬達                     富田

（2）滾珠絲桿                     AHK

（3）伺服電機及伺服驅動器         禾川

（4）主要電氣元件                 天得 / 臺安

（5）集中潤滑系統                 勝祥

（6）磁力控制器                   辰銘

（7）PLC控制器                   顯控

（8）電磁吸盤                    光威/威克

（9）主軸總成                     仲全
