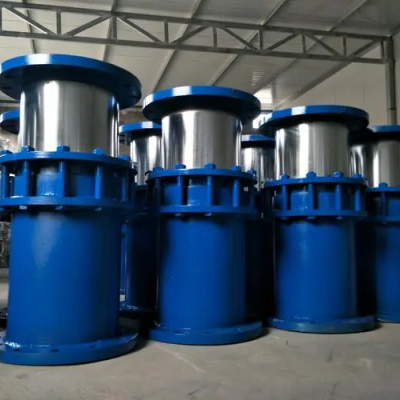

套筒補償器

旋轉補償器

球形補償器

補償器（一種補償元件）一般指膨脹節

本詞條由“科普中國”科學百科詞條編寫與應用工作項目 審核 。

膨脹節是指能有效地起到補償軸向變形作用的撓性元件。例如焊接在固定管板式換熱器殼體上的膨脹節軸向柔度大、容易變形，可補償管子和殼體因壁溫不同產生的熱膨脹差，降低它們的軸向載荷，從而減小管子、管板和殼體的溫差應力，避免引起強度破壞、失穩破壞和管子拉脫破壞。膨脹節的種類較多，常用的有波形、環板焊接和夾殼式等結構，其中波形膨脹節應用最廣泛，環板焊接膨脹節僅適用于常壓或低壓場合。

膨脹節習慣上也叫補償器，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。 膨脹節是為了補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的一種撓性結構。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振、供熱上，為了防止供熱管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。

由于膨脹節作為一種能自由伸縮的彈性補償元件，具有工作可靠、性能良好、結構緊湊等優點，已廣泛應用在化工、冶金、核能等部門。在容器上采用的膨脹節，有多種形式，就波紋的形狀而言，以U形膨脹節應用得最為廣泛，其次還有Ω形和C形等。而在管道上采用的膨脹節就結構補償而言，又分為萬能式、壓力平衡式、鉸鏈?zhǔn)揭约叭f(wàn)向接頭式等
