焊接機器人是從事焊接（包括切割與噴涂）的工業機器人。根據國際標準化組織（ISO）工業機器人屬于標準焊接機器人的定義，工業機器人是一種多用途的、可重復編程的自動控制操作機（Manipulator），具有三個或更多可編程的軸，用于工業自動化領域。為了適應不同的用途，機器人最后一個軸的機械接口，通常是一個連接法蘭，可接裝不同工具或稱末端執行器。焊接機器人就是在工業機器人的末軸法蘭裝接焊鉗或焊（割）槍的，使之能進行焊接，切割或熱噴涂。

焊接機器人主要包括機器人和焊接設備兩部分。機器人由機器人本體和控制柜（硬件及軟件）組成。而焊接裝備，以弧焊及點焊為例，則由焊接電源，（包括其控制系統）、送絲機（弧焊）、焊槍（鉗）等部分組成。對于智能機器人還應有傳感系統，如激光或攝像傳感器及其控制裝置等。

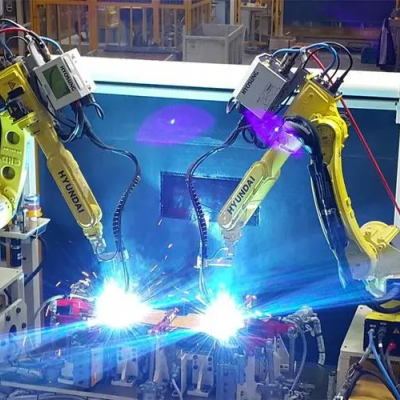

焊接機器人示意圖

世界各國生產的焊接用機器人基本上都屬關節機器人，絕大部分有6個軸。其中，1、2、3軸可將末端工具送到不同的空間位置，而4、5、6軸解決工具姿態的不同要求。焊接機器人本體的機械結構主要有兩種形式：一種為平行四邊形結構，一種為側置式（擺式）結構。側置式（擺式）結構的主要優點是上、下臂的活動范圍大，使機器人的工作空間幾乎能達一個球體。因此，這種機器人可倒掛在機架上工作，以節省占地面積，方便地面物件的流動。但是這種側置式機器人，2、3軸為懸臂結構，降低機器人的剛度，一般適用于負載較小的機器人，用于電弧焊、切割或噴涂。平行四邊形機器人其上臂是通過一根拉桿驅動的。拉桿與下臂組成一個平行四邊形的兩條邊。故而得名。早期開發的平行四邊形機器人工作空間比較小（局限于機器人的前部），難以倒掛工作。但80年代后期以來開發的新型平行四邊形機器人（平行機器人），已能把工作空間擴大到機器人的頂部、背部及底部，又沒有測置式機器人的剛度問題，從而得到普遍的重視。這種結構不僅適合于輕型也適合于重型機器人。近年來點焊用機器人（負載100～150kg）大多選用平行四邊形結構形式的機器人。

上述兩種機器人各個軸都是作回轉運動，故采用伺服電機通過擺線針輪（RV）減速器（1～3軸）及諧波減速器（1～6軸）驅動。在80年代中期以前，對于電驅動的機器人都是用直流伺服電機，而80年代后期以來，各國先后改用交流伺服電機。由于交流電機沒有碳刷，動特性好，使新型機器人不僅事故率低，而且免維修時間大為增長，加（減）速度也快。一些負載16kg以下的新的輕型機器人其工具中心點（TCP）的最高運動速度可達3m/s以上，定位準確，振動小。同時，機器人的控制柜也改用32位的微機和新的算法，使之具有自行優化路徑的功能，運行軌跡更加貼近示教的軌跡。

特點

編輯 播報

點焊對焊接機器人的要求不是很高。因?yàn)辄c(diǎn)焊只需點位控制，至于焊鉗在點與點之間的移動軌跡沒有嚴格要求，這也是機器人最早只能用于點焊的原因。點焊用機器人不僅要有足夠的負載能力，而且在點與點之間移位時速度要快捷，動作要平穩，定位要準確，以減少移位的時間，提

高工作效率。點焊機器人需要有多大的負載能力，取決于所用的焊鉗形式。對于用與變壓器分離的焊鉗，30～45kg負載的機器人就足夠了。但是，這種焊鉗一方面由于二次電纜線長，電能損耗大，也不利于機器人將焊鉗伸入工件內部焊接；另一方面電纜線隨機器人運動而不停擺動，電纜的損壞較快。因此，目前逐漸增多采用一體式焊鉗。這種焊鉗連同變壓器質量在70kg左右。考慮到機器人要有足夠的負載能力，能以較大的加速度將焊鉗送到空間位置進行焊接，一般都選用100～150kg負載的重型機器人。為了適應連續點焊時焊鉗短距離快速移位的要求。新的重型機器人增加了可在0.3s內完成50mm位移的功能。這對電機的性能，微機的運算速度和算法都提出更高的要求。

結構設計

編輯 播報

由于所設計的焊接機器人是在準平面、空間狹窄的環境下工作，為了保證機器人能根據電弧傳感器的偏差信息，跟蹤焊縫自動焊接，要求所設計的機器人應該結構緊湊、移動靈活且工作穩定．文中針對狹窄空間特點，開發了一種小型移動焊接機器人，根據機器人各結構的運動特點，運用模塊化設計方法，把機器人機構分為輪式移動平臺、焊炬調節機構和電弧傳感器三部分。其中，輪式移動平臺由于其慣性大，響應慢，主要對焊縫進行粗跟蹤，焊炬調節機構負責焊縫精確跟蹤，電弧傳感器完成焊縫偏差實時識別．另外，機器人控制器和電機驅動器集成安裝于機器人移動平臺上，使其體積更小。同時，為了減少惡劣焊接環境下粉塵對運動部件影響，采用全封閉式結構，提高其系統可靠性
