磁柵尺讀數頭

磁柵尺--利用磁極的原理制作而成的傳感器?；呤潜痪鶆虼呕匿搸А和N極均勻間隔排列在鋼帶上，通過讀數頭讀取S，N極的變化來記數。

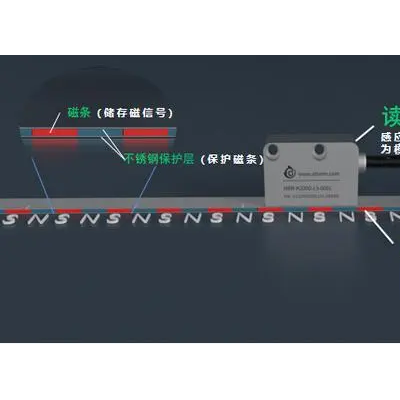

(磁柵尺讀數頭原理）

磁柵尺采用磁電設計，通過磁感應裝置，利用磁場的變化確定讀數頭的絕對位置。利用磁條、讀數頭的組合代替了原有的傳統碼盤，彌補了光電編碼器常見的一些缺陷。在使用上，磁柵尺讀數頭更是具備耐震、耐腐蝕、耐污染、可靠性高和結構簡單的特點。

磁柵尺具有良好的防水、防油、防塵、防振性能。而當測量長度在2米以上時，磁柵尺性價比優勢更加明顯。使用中，磁柵尺的量程可達30米。在大型鏜床、銑床、水下測量、木石加工機床等大型金屬切削機床（工作環境多塵）、鈑金滾壓設備（大型成套設備）方面的應用具有天然的優勢。

總的來說，磁柵尺能夠在檢測精度滿足絕大部分設備直線位移檢測需求的情況下，能在各類惡劣環境中使用。

阿童木磁柵尺讀數頭：

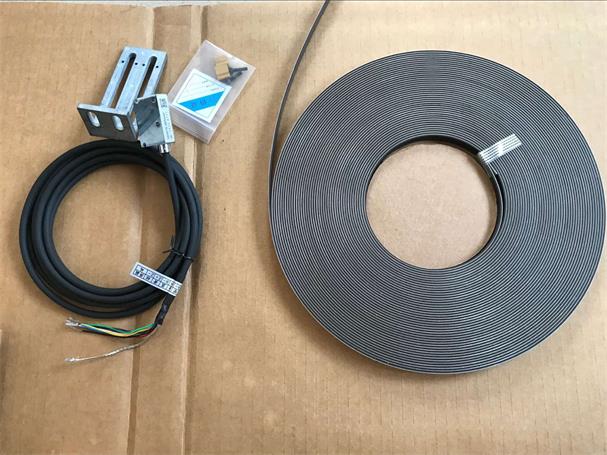

阿童木磁柵尺讀數頭系統由磁柵尺與讀數頭兩部分組成。

讀數頭：一種帶有集成電子設備的傳感頭設備，用于測量磁柵尺的磁信息，并將其轉換為可輸出至其他電子設備中使用的信號。可以直接輸出信號（數字或模擬）和讀數頭中的信號處理量。

磁柵尺讀數頭特點：

精度高:磁柵尺分辨率可達0.0002MM,系統精度0.01MM

信號強:磁柵尺讀頭輸出信號為24VPP輸出,可以直接給二次設備,如PLC,記數器等

磁柵尺信號輸出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信號 4-20MA電流信號 0-10VDC 電阻多種形式

磁帶磁性穩定,使用壽命長,10年不丟磁

產品齊全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,

0.25MM,1MM)

防護等級高:IP67,可直接工作于油,水,100度高溫等惡劣環境

磁柵尺輸入電源 : 電壓允差不能超過 +/- 5%. 波紋不超過 50 mV

磁柵尺電氣干擾的抑制 : 供電電壓不超過額定值的 +/- 5v 波紋電壓不超過 50 mV

帶 RC 網絡的 AC 扼流圈 , 例如 0.1 微法 /100 歐姆，安裝自由輪二極管到 DC 線圈， 安置 RC 抑制電機和它的斷路線圈 ( 在電機端子盒中 ) 為電子裝置提供額外的電力

磁柵尺與光柵尺的對比：

1、國內光柵尺一般只做到4M以下，4M以上價格高，測量誤差大。而磁柵尺可以隨便剪裁，因此磁柵尺可以無限加長，能夠滿足客戶的超長測量，磁柵尺精度分為0.001mm和0.005mm，磁柵尺能夠滿足客戶測量時的高精度需求。磁柵尺安裝簡便，是龍門銑等大型機床安裝數顯改造的不二選擇。

2、磁柵尺可以直接安裝在機床設備上，也可以安裝在我們定制的磁柵尺外殼里，具有抗油污，增加使用壽命的作用。

磁柵尺外殼分為窄尺殼和寬尺殼之分。

窄尺殼磁柵尺比較經濟實用，但是抗油污和鐵屑的能力相對較弱。

寬尺殼磁柵尺又稱為全封閉尺殼磁柵尺，可以把磁柵尺裝在一個全封閉的空間內，抗油污和鐵屑的能力較強，可以增強磁柵尺的使用壽命。

雙張檢測控制器由終端和傳感器組成，傳感器固定在沖床或印鐵機的傳送帶上，實時向終端發送檢測信號，終端收到信號并分析其重疊度，經運算后，如果確定是重疊就會向沖床或印鐵機發送信號，使其能及時把鐵片彈出，保證機器正常運作。

MDSC-1000B金屬雙張檢測器是“阿童木”自主研發、生產的主要應用于各行業的自動送料系統中，用來檢測各種金屬片料厚度差別（如鋁片、鐵片、銅片、不銹鋼片）?！鞍⑼尽碑a品具有:抗干擾能力強、高可靠性、不區分金屬材料、高檢測寬度、高相應速度、調試簡單等特點，相比市場其它品牌單一判斷的機器，阿童木雙張系統更強大；
