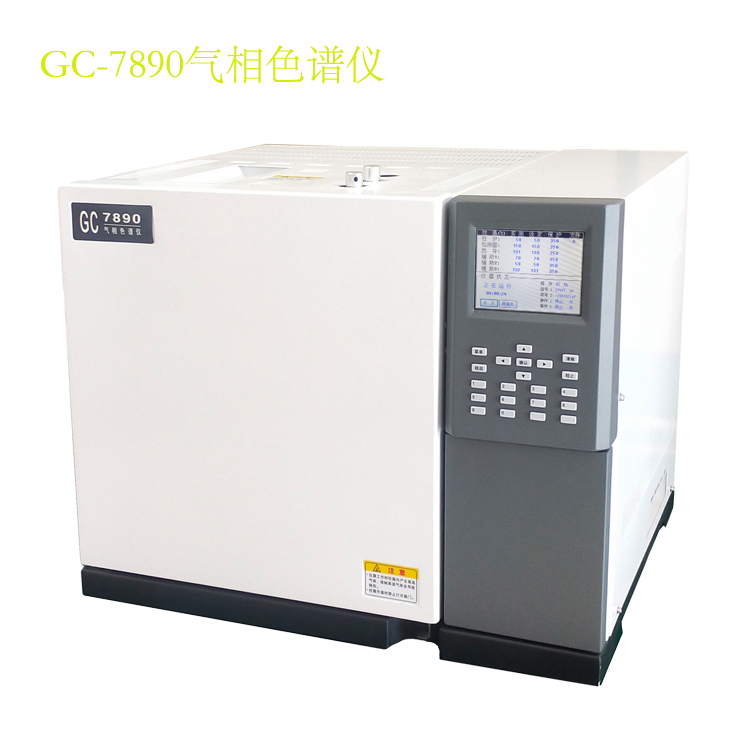

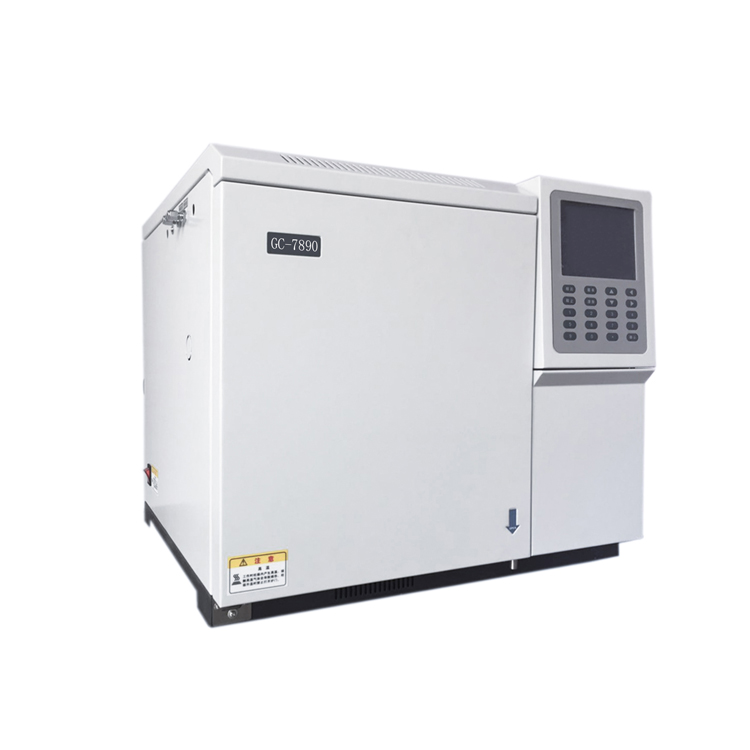

GC-7890型煤礦井下氣分析專用儀

適用范圍：

煤層氣、礦井氣體、采空區氣體、密閉區氣體

儀器簡介：

該儀器專用于煤礦井下氣體分析，火災預報，瓦斯爆炸危險判別。其中包括預測、預報和熄滅程度啟封指標的分析。利用熱導檢測器、雙氫焰檢測器、甲烷轉化爐、6通閥和10通閥進樣裝置、專用不銹鋼填充柱，一次進樣完成對礦井瓦斯氣體 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的常量及微量組份分析。

執行標準:

AQ/T1019-2006煤層自然發火標志氣體色譜分析及指標優選方法

AQ/T1008-2007礦山救護規程

GC-7890型煤礦井下氣分析氣相色譜儀性能特點：

◆ 以新一代高性能、高穩定性GC-7890型氣相色譜儀為基礎，運行可靠穩定。

◆ 采用三根不銹鋼填充柱，確保整套儀器長期不間斷工作。

◆ 采用三檢測器流程：熱導檢測器、氫火焰檢測器、及加裝轉化爐。

◆ 分析速度快：4-8分鐘內，一次進樣完成對礦井瓦斯爆炸氣體常量 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的分析。

◆ 配有4/8升鋁瓶裝多組份標準混合氣體。

◆ 配套礦井氣分析專用3通道色譜工作站（選配）。可設置各種氣體濃度和烷烯比的報警值，并可自動對進入瓦斯爆炸三角形的甲烷和氧氣濃度進行報警。自動進樣和手工進樣的結果都可存入數據庫。在數據庫中可按時間或取樣地點打印（或查詢）歷史數據或趨勢圖，并可顯示瓦斯爆炸三角形與歷史數據之間的距離。

◆可實現在線自動分析，通過敷設管道儀器可按周期自動取樣，不間歇的對工藝樣品氣進行監測自動標定，無須人工校驗。管道的探頭未敷設到的地方，可采用人工采樣檢測，靈活可靠。

儀器技術指標：

1、氫火焰離子化檢測器(FID)：

圓筒型收集極結構設計，石英噴嘴，響應極高

檢測限：≤8×10^-12g／s(正十六烷/異辛烷)

基線噪聲：≤2×10^-13A

基線漂移：≤2×10^-12A/30min

線性：≥10⁶

2、熱導檢測器(TCD)：

采用半擴散式結構

電源采用恒流控制方式

靈敏度：≥3000mV·ml／mg，高靈敏度≥8000mV·ml／mg

基線噪聲：≤10μV。

基線漂移：≤100μV/30min。

線性：≧10⁴

3、大屏幕LCD液晶顯示：

清晰顯示各路溫度的設定值，實測值和保護值

實時顯示儀器狀態

觸摸式鍵盤，菜單式操作

4、溫控指標：

柱  箱：室溫上5℃~399℃     精度±0.1℃

進樣器：室溫上5℃~399℃     精度±0.1℃

檢測器：室溫上5℃~399℃     精度±0.1℃

轉化爐：室溫上5℃~399℃     精度±0.1℃

5. 最小檢測濃度：CO≤0.5ppm   O2、N2≤0.1%   CO2≤1ppm

CH4、C2H6、C2H4、C2H2≤0.1ppm

6.定性重復性RSD≤1%
