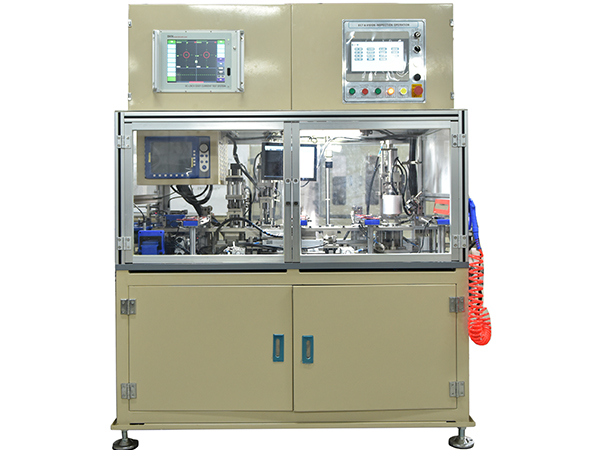

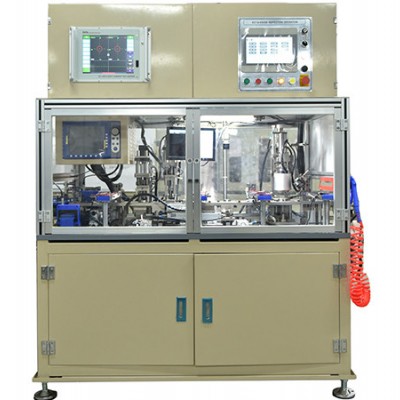

渦流探傷機-介紹

　　設備用途

　　用于深溝球軸承成品軸承的內徑面及外徑面裂紋檢測

　　設備包含功能

　　a) 外徑面裂紋檢查

　　b) 內徑面裂紋檢查

　　c) 視覺檢查少球

　　d) 鉚合后鉚釘高度檢查

　　技術指標

　　可加工軸承外徑尺寸范圍：φ20 ～φ30mm、φ30 ～φ60mm、φ60 ～φ90mm;

　　可檢出長度>2mm，深度>0.1mm，寬度>0.03的裂紋;檢出合格率100%;(提供樣件，使用樣件驗證);

　　渦流探傷：探頭掃描式檢查，通過與設定值對比，可自動檢測出裂紋超差的產品;

　　探傷方式：軸承平放，探測內徑面裂紋時軸承內圈旋轉，裝針機，探測外徑面裂紋時軸承外圈旋轉;(探傷儀器采用品牌博客納);

　　少球檢查：通過視覺影像技術(昂納影像系統)，采用背光源，攝像頭對軸承在光源下的投影進行取像分析，判斷軸承是否少球;

　　釘高檢查：采用接觸式測量，使用思博位移傳感器對軸承的每個釘進行接觸測量,釘高檢查為總釘高檢查;

　　工作效率：4.0～6.0秒/套
