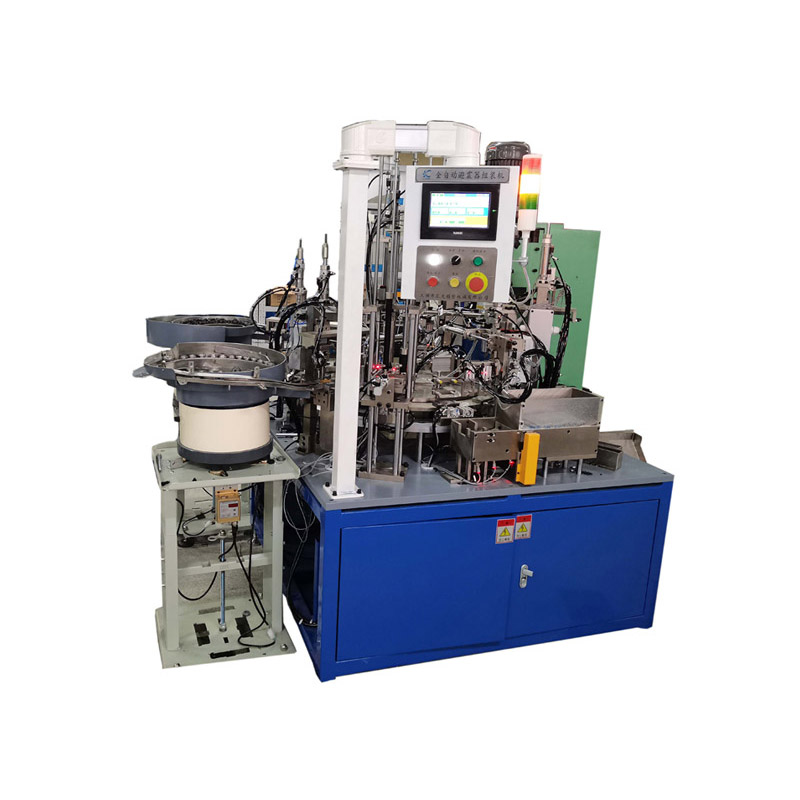

避震器阻尼桿裝配機

　　設備工藝流程：

　　主軸儲料送料 → 主軸定位 → 密封圈安裝(安裝時增加導套避免劃傷密封圈) → 壓環安裝并檢測有無密封圈 → 彈簧安裝并檢測有無壓環 → 墊片安裝并檢測有無彈簧 → 鑄件環安裝 → 旋壓主軸一端 → NG踢廢  → 合格品出料;

　　設備技術參數：

　　(1)主軸儲料：主軸采用料斗式儲料器儲料，由人工將主軸認好方向后放入儲料器，通過滾輪分料器將主軸逐個送出;

　　(2)主軸放料：夾爪氣缸將主軸螺紋頭朝下放入回轉分度盤等待裝配，主軸為雙工位同時放入;

　　(3)密封圈儲料：密封圈采用串料桿儲料，由人工認面后將密封圈串在串料桿上，串料桿長度不小于550mm。密封圈為雙工位儲料，密封圈儲料可通過換型兼容三種規格的密封圈;

　　(4)密封圈安裝：密封圈逐個取出并裝入主軸上，裝入前需在主軸一端套入導向套以保護密封圈內壁，避免主軸尖端劃傷密封圈。密封圈為雙工位安裝，密封圈安裝工位可通過換型兼容三種規格的密封圈;

　　(5)壓塊儲料：壓塊儲料為振動盤儲料并為設備供料，振動盤數量為兩只，分別單獨儲存三種規格壓塊中的兩種，兩個振動盤都支持換型，三種規格壓塊可自由切換;

　　(6)彈簧儲料：彈簧采用振動盤儲料并為設備供料，彈簧振動盤出料口為雙通道;(彈簧只有一種規格)

　　(7)彈簧安裝：彈簧由振動盤供料并通過安裝機構安裝到主軸上，彈簧安裝為雙工位安裝;(彈簧只有一種規格)

　　(8)墊片儲料：墊片采用串料桿儲料，由人工認面后將墊片串在串料桿上，串料桿長度不小于550mm。墊片為雙工位儲料(墊片只有一種規格);

　　(9)墊片安裝：采用抓取機構將墊片抓起并放入主軸一端，墊片安裝工位為雙工位安裝(墊片只有一種規格);

　　(10)堵頭儲料：堵頭采用彈簧采用振動盤儲料并為設備供料，堵頭振動盤出料口為雙通道;(堵頭只有一種規格)

　　(11)堵頭安裝：堵頭由振動盤供料并通過安裝機構安裝到主軸上，彈簧安裝為雙工位安裝。安裝完成后由旋壓機將堵頭旋壓鉚緊(堵頭只有一種規格)

　　(12)旋壓檢測：旋壓時通過旋壓頭下降高度來判斷是否旋壓到底，旋壓頭到位時到位傳感器被點亮，反之傳感器不會被點亮;

　　(13)其他個零件有無安裝檢測：在后一道零件安裝時，通過傳感器感應檢測前一道零件是否安裝，如有安裝則后一道安裝繼續進行，如無安裝則在最后將該產品單獨剔除;

　　(14)合格品送出：組裝完成的兩種規格的合格品分開送出;
