電極式鍋爐是一種國際先進的電加熱鍋爐設備，利用一次高壓（6.3kV一15Kv）直接加熱容器內的水產生熱水或蒸汽，直接用于城市大面積集中清潔供熱、風電、光伏光熱、潮汐能等分布能源的調節與消納，電廠啟動鍋爐、蓄熱平衡和智能電網電力負荷調節，孤網運行負荷的極速調節和微網運行負荷的快速調節（20秒內）；電極式鍋爐與普通電阻加熱鍋爐不同的是，單臺電極式鍋爐的加熱功率可達到幾十兆瓦，而設備的體積卻非常小巧；同時電極式鍋爐的熱效率比普通電加熱鍋爐高，沒有變壓器等消耗損失，鍋爐啟動速度快，一般熱態啟動2-3分鐘即可達到鍋爐滿負荷狀態。

電極熱水鍋爐基本原理

高壓三相交流電從鍋筒外部通過絕緣裝置引入鍋筒內部，每相電極通過水相連形成內部組件。水中有電流流過后產生熱量，電流越大，產生的熱量就越多， 鍋爐熱功率也就越大。在轉換過程中沒有熱積聚或熱傳輸損耗，電能可近100% 轉化成熱能釋放到水里。通過設定爐水的導電性和水位高低控制鍋爐功率的大小。

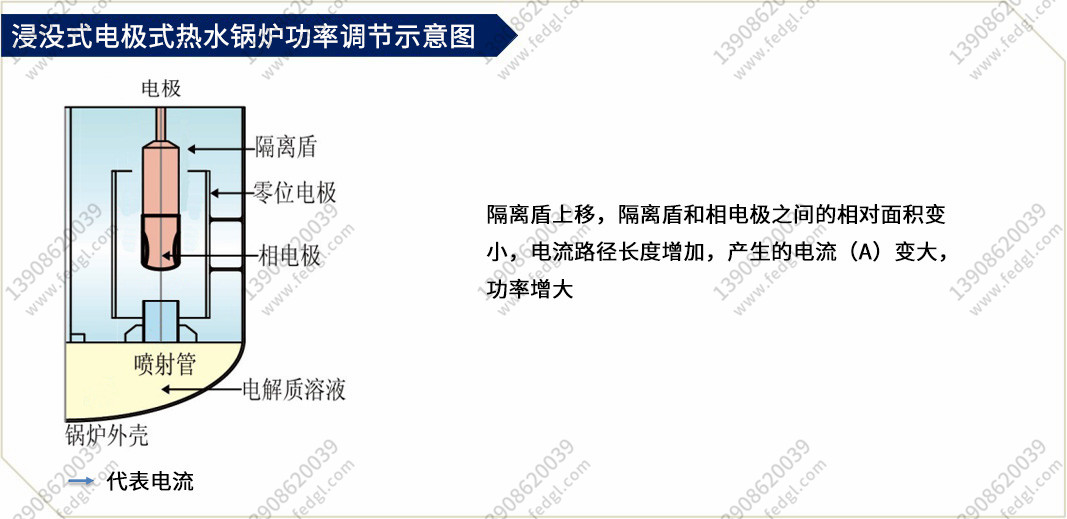

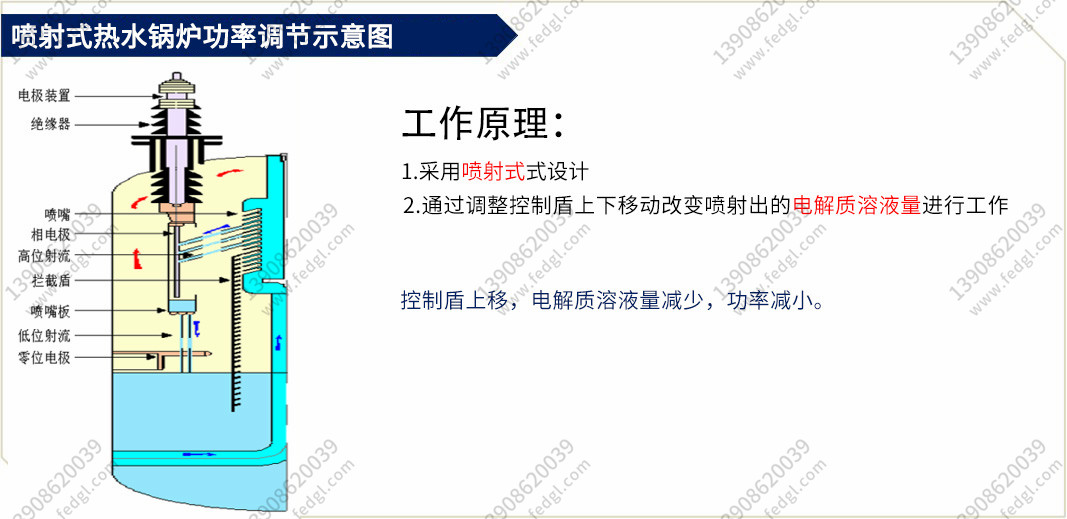

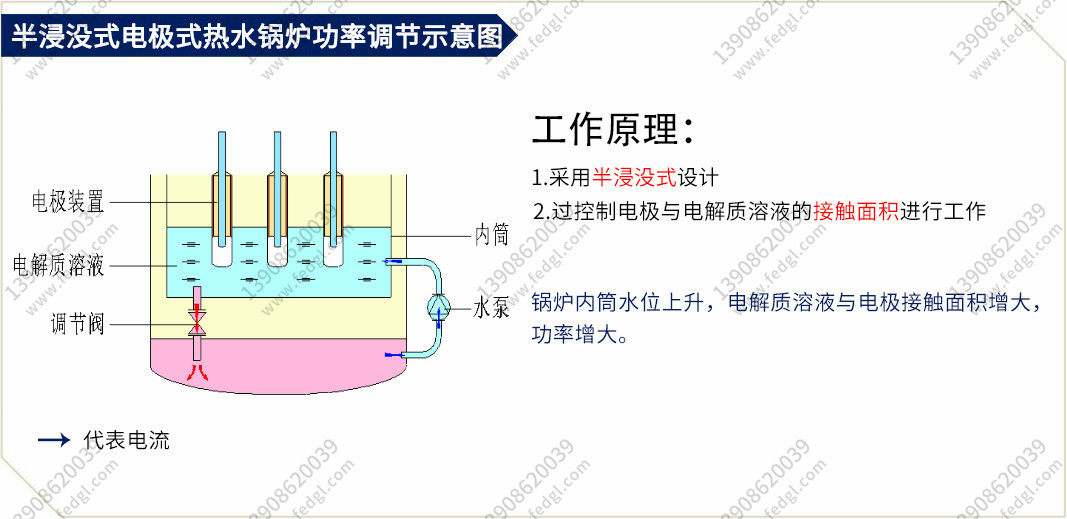

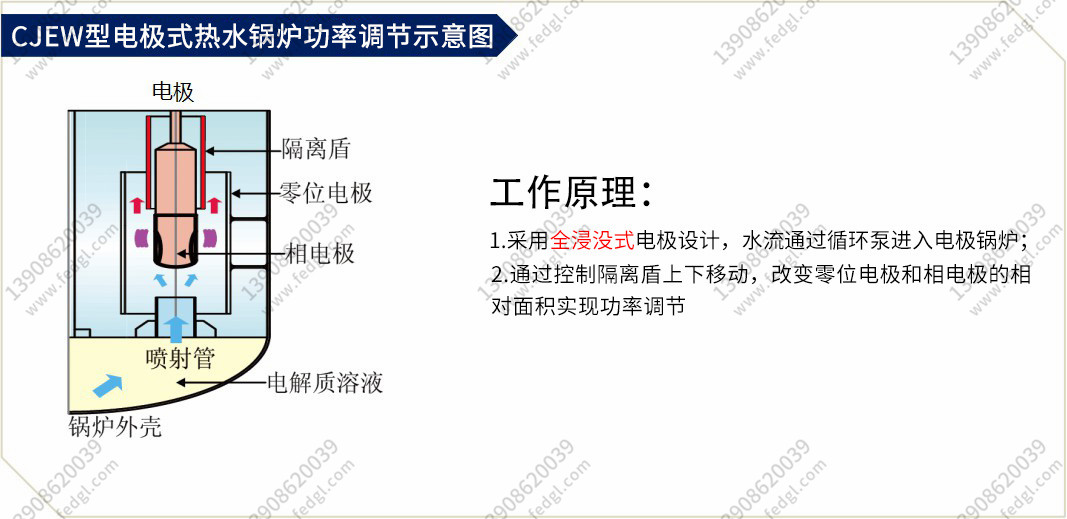

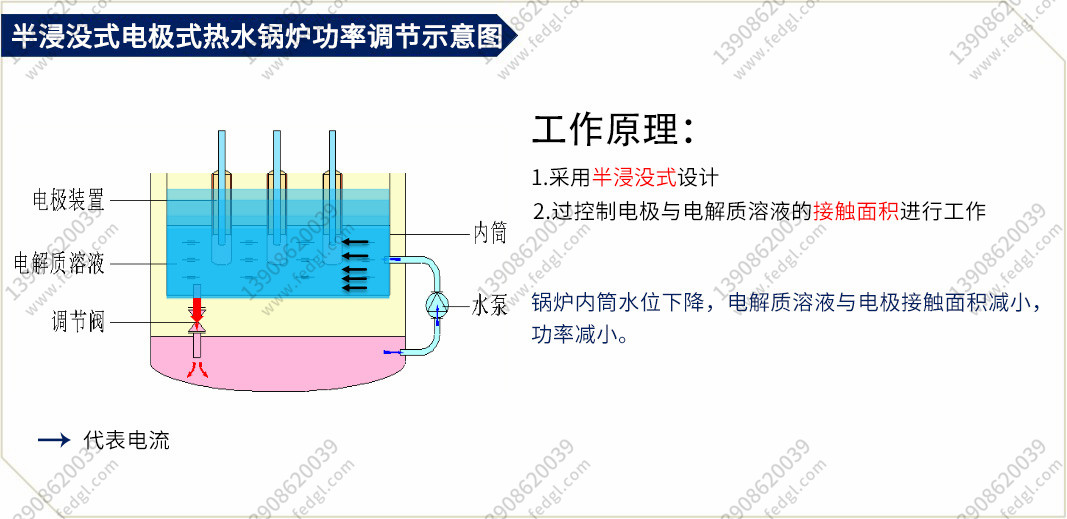

電極式鍋爐就是利用含電解質水的導電特性，通電后直接將電能轉換為熱能并產生額定溫度的出水對外供熱。 基于電極鍋爐加熱方式的特殊性，其加熱功率的調節主要是通過調節與電極接觸水量大小，即通過改變參與發熱的爐水水量來實現的。由于水量的調節范圍是0～100%，因此電極鍋爐的調節范圍也是0～100%，在10%～100%的范圍內可以做到無級調節。

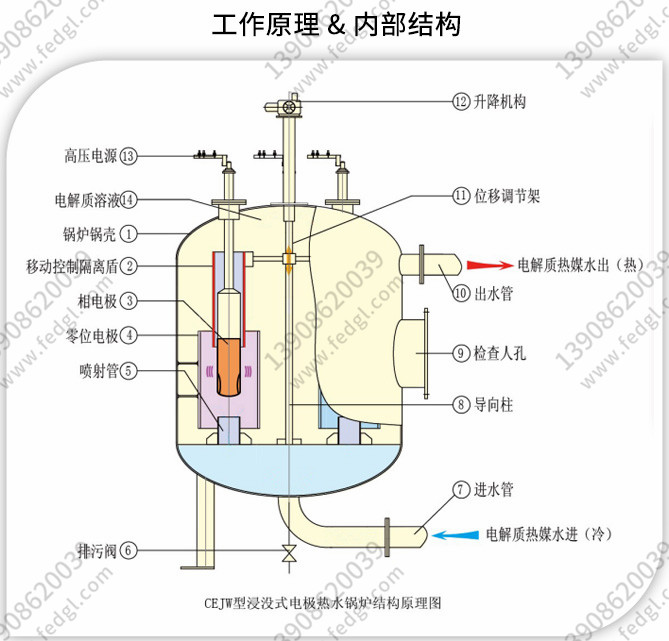

電極熱水鍋爐的結構特點

鍋爐主要由鍋爐筒體和鍋爐內筒組成。 鍋爐內筒置于鍋爐筒體的內部且偏上方。 內筒的中心安裝有高 壓加熱電極。主要結 構特點如下：

1.內、外筒隔離 結構布置，內部帶電體與鍋爐外殼不接觸， 安全性更高；

2.加熱電極浸沒在水中，沒有電極與水產生電弧的危險性，無氫氣產生；

3.內筒針對性設計，空間利用率高，爐水發熱均勻、出水溫度穩定；

4.內筒的固定采用高強度，高絕緣性能支撐件，且采用多重絕緣結構設計，安全性能高，抗震性能好；

5.鍋爐設有內循環調節閥及冷熱自循環結構，保證爐水水質穩定及功率控制 精準；

6.鍋爐內部設有回水分配裝置，回水與鍋水混合均勻，無振動及沖擊應力；

7.鍋爐內部設有排污集中裝置，鍋爐排污水濃度高，排污率低，熱效率高；

8.鍋爐內部空間設計合理，便于內部檢查與維修、保養；

9.鍋爐設有爬梯及頂部平臺，便于巡檢與操作；

10.鍋爐高壓進線設有安全防護罩，安全美觀；

11.鍋爐外殼設有雙重接地點，保證鍋爐使用安全；

12.鍋爐采用輕質保溫棉，保溫效果好，鍋爐重量輕；13.鍋爐外護板采用不銹鋼，整潔美觀。

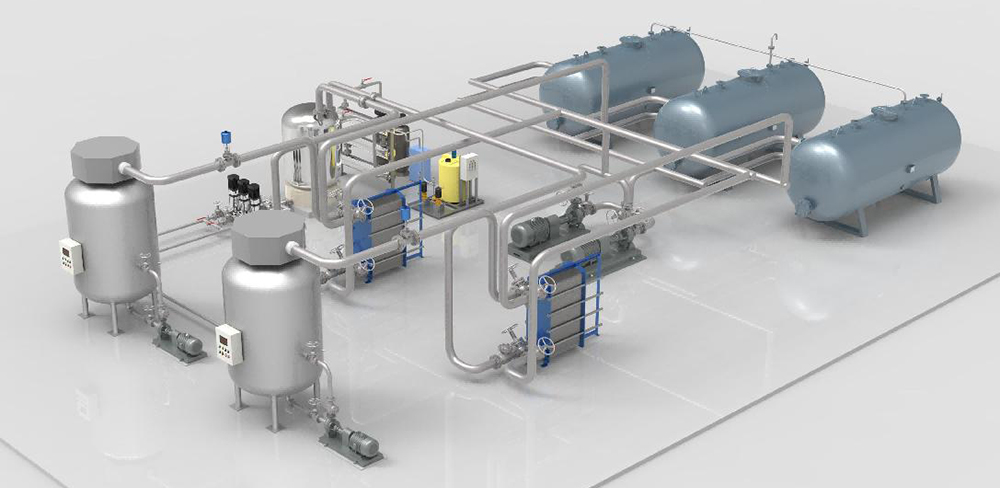

電極鍋爐房系統示意圖

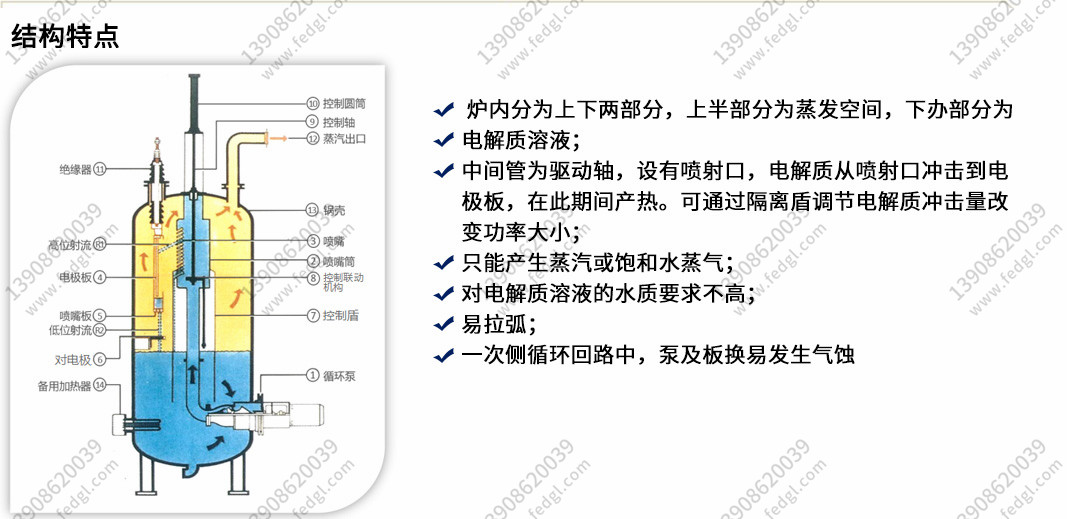

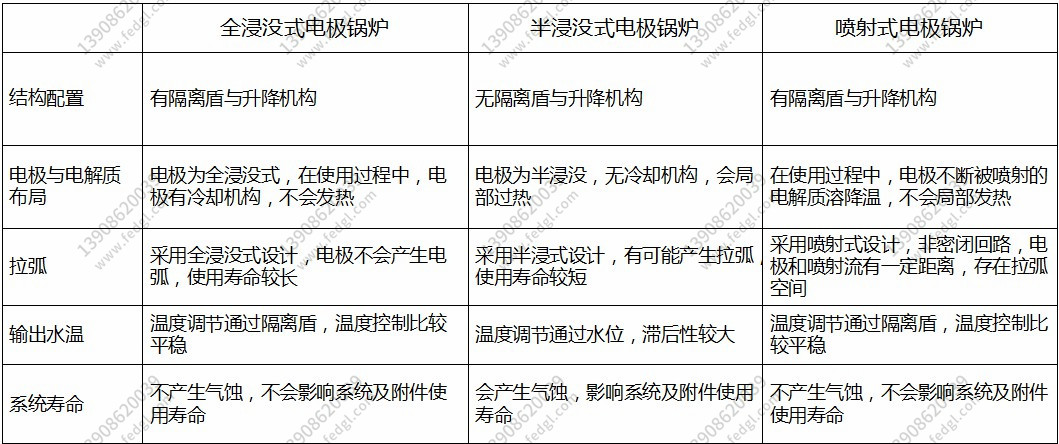

各類型電極鍋爐對比
