氧化皮檢測儀

數字氧化皮檢測儀是檢測不銹鋼管道內部氧化皮堆積量的檢測儀器。氧化皮是不銹鋼管在高溫時不銹鋼內壁與管內的水發生氧化反應產生的不銹鋼的氧化產物叫做氧化皮。氧化皮剛產生時會附著在不銹鋼管道內壁上，當附著厚度增加時，會有氧化皮脫落，由于管道內水的流動帶著氧化皮堆積在不銹鋼彎管出。氧化皮是鐵磁性材料，可以通過漏磁方式檢測出來。

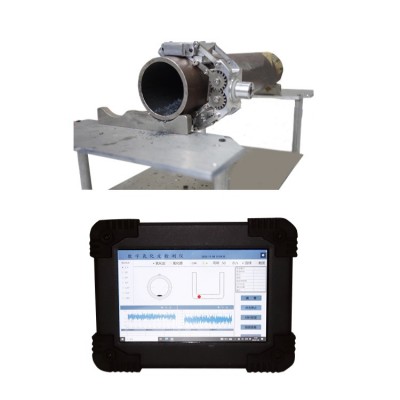

數字化氧化皮檢測儀包含：數字化氧化皮主機、連接線、探頭。主機開機后，輸入管道相應的參數（具體參數見下面軟件），按主機的調零按鍵，主機自動零。探頭上有3個信號輸出，其中2個是線性霍爾輸出，1路編碼器輸出。主機在檢測到清零后，編碼器（正反向）清零，探頭30度正向檢測彎管同時記錄行走長度；到達終點后探頭0度反向檢測彎管及記錄長度；到達起 點探頭330度正向檢測彎管及記錄長度。20mm采集一次數據，采集頻率不超過100hz。3次檢測數據保存在主機中同時根據數據行程3D管道圖像顯示氧化皮的堆積圖形。這些數據及圖形可以通過USB、SD卡保存導出。數據也可以實時通過串口/485傳輸出去。

 硬件：

1. 外觀：防塵，防碰撞，保護套，背帶

2. 顏色：黑色

3. 按鍵：防塵開機關鍵，調零按鍵，清零按鍵。

4. 外部接口：防塵USB、防塵充電口，防塵探頭接口 ，SD卡，串口/485口，外部觸發口。

5. 屏幕：7寸工業觸摸屏，防塵，防刮，

6. 外形尺寸：200*150*70

7. 重量：小于2kg

8. 功率：小于8W

9. 電壓：7.4V

10. 電池容量：8小時以上

11. 充電時間：4小時

12. 存儲：64G系統硬盤加512G SD卡。

13. 防護等級：IP65

14. 系統：

15. 時間：開機自動對時

16. 網絡： WIFI

17. 開機、關機方式：按鍵開關機

18. 探頭：雙向夾緊式滑動檢測，被測管徑：38、44.5、51、57、60、63.5等

，被測奧氏體不銹鋼管如：HR3C、SUPER304、TP347HFG、TP347H、TP304等。

軟件：

1. 開機顯示：時間，電池電量，氧化皮堆積軟件圖標，氧化膜測厚軟件圖標，文件查詢

2. 進入軟件后操作布置：檢測前手動輸入，管徑大小，管壁厚度，材質。數據置零。

3. 支持首次輸入檢測項目編號，檢測部件編號，檢測管屏的編號，檢測管子編號，檢測位置編號（可用圖片表示），檢測長度，完成一根檢測，按確認后，自動彈出下一管屏編號信息。

4. 顯示數據及圖形包括：體積ml，質量g，最大截面積站管徑的比例，最大截面積圖形和尺寸，堆積長度圖形和尺寸。

5. 支持檢測數據的保存、導入、導出。

6. 支持錯誤和重復檢測數據修改，刪除

7. 支持檢測數據生成檢測報告，自動套入報告模板，報告內容有檢測時間，檢測部位，檢測體積、質量等數據文檔和截面積、堆積長度等圖片文檔。

8. 氧化皮檢測報告

氧化皮檢測報告

文件編號：GDJC/BG-GA(C/0)      報告編號：GNZN01-20221013-MZGP-YWBG-001
